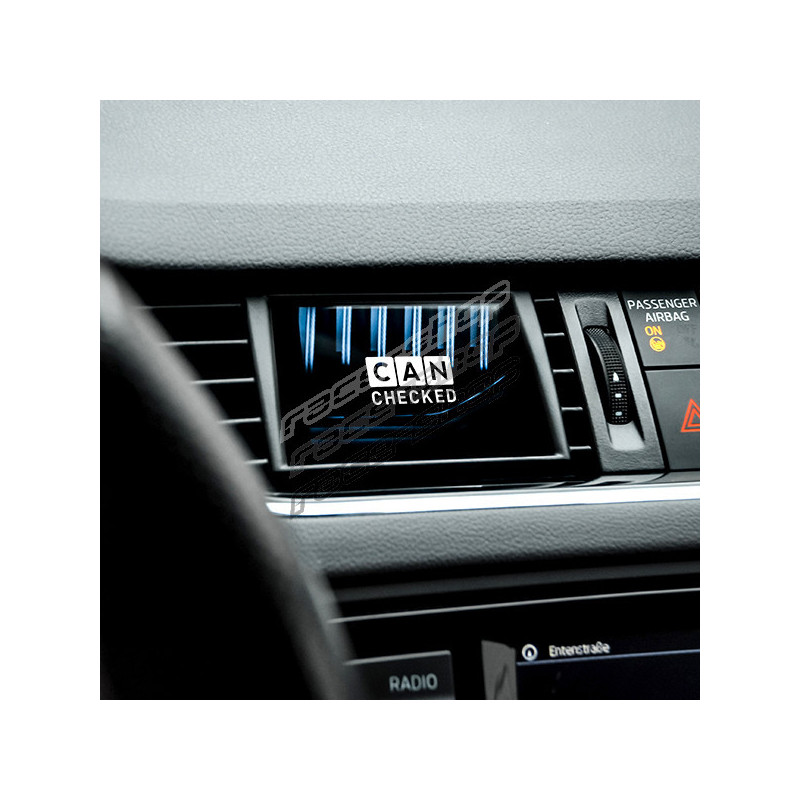

CANchecked displej vetracieho otvoru Skoda Octavia III (5E) LHD MFD32 Gen2

MFD32 Gen2 premení váš ventilátor na inteligentný displej s funkciami, ktoré vám nesmú chýbať. Naše displeje sú navrhnuté tak, aby ich mohol nainštalovať každý. Pre väčšinu displejov sú k dispozícii ilustrované pokyny na inštaláciu, takže si displej môžete nainštalovať sami bez potreby akejkoľvek dielne.

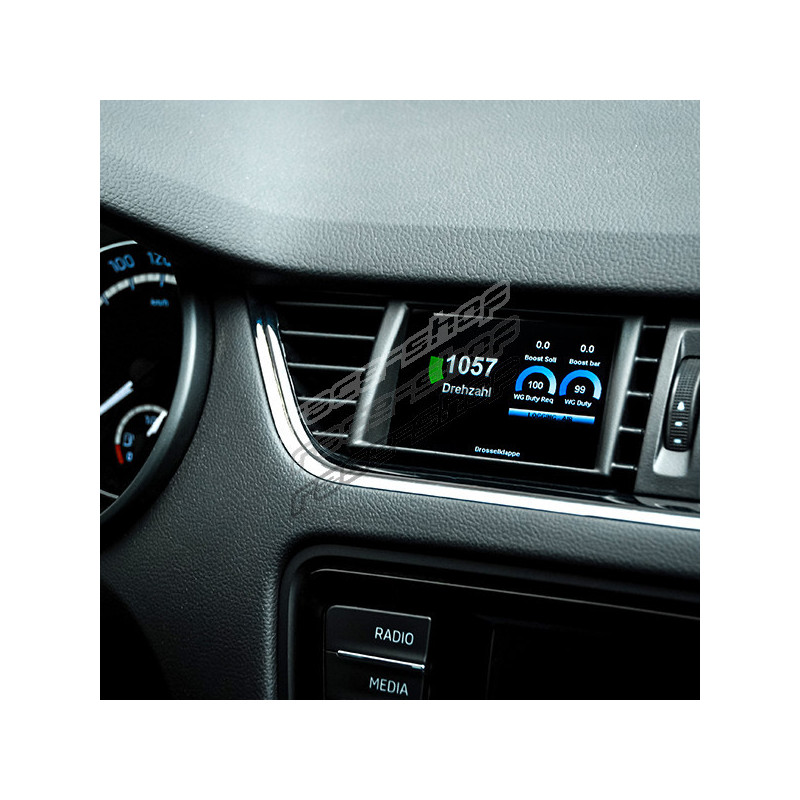

• Dokonalá integrácia: Rámček prispôsobený pre vozidlo stále umožňuje prúdenie vzduchu okolo displeja
• Môže sa pripojiť: Odčítanie hĺbkových údajov o vozidle, ako sú diagnostické nástroje výrobcu
• Zobrazenie prevodovky: Priamo cez zbernicu Can Bus alebo vypočítané z rýchlosti a otáčok
• Dotykový displej: Navigácia po stránkach pomocou intuitívnych gest posúvania
• Pripôsobenie: Navrhnite si vlastné stránky, pridajte vlastné obrázky alebo spustite animáciu
• Dodatočné vstupy: Vložte do stránky svoje vlastné obrázky alebo spusťte animáciu
• : Pripojte až 4 analógové vstupy a etanolový senzor priamo k displeju
• Prepínanie plechoviek: Použite displej ako klávesnicu a pošlite vlastné správy o plechovkách na zbernicu
• Prispôsobiteľné alarmy: Prispôsobiteľné alarmy možno ľahko nakonfigurovať a aktivovať. Získajte napríklad veľkú výstražnú správu, keď teplota výfukových plynov prekročí 900 stupňov
• Zaznamenávanie: Záznam a ukladajte údaje do interného Karta SD na neskoršiu analýzu.
• Merač výkonu: Pomocou integrovaného merača výkonu môžete merať časy 0-100, 100-200 a 0-200 bez akéhokoľvek ďalšieho hardvéru.
• DTC*: Odčítajte a vymažte chyby riadiacej jednotky motora, prevodovky, ABS a pohonu všetkých kolies
• Stmievanie*: Displej sa automaticky stlmí spolu s prístrojovou doskou

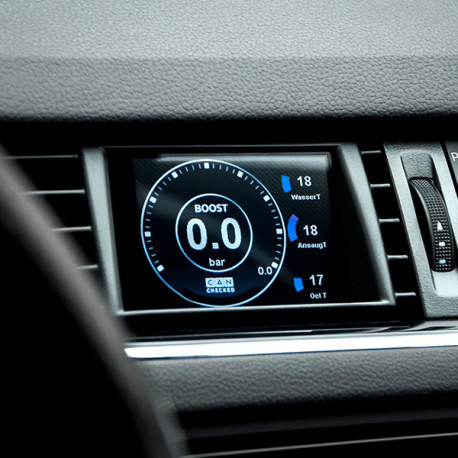

Nakonfigurujte si vlastnú stránku alebo si vyberte z niekoľkých preddefinovaných zobrazení:

• Zobrazenie sa dodáva s preddefinovanými vzorovými stránkami
• Vytváranie vlastných stránok je možné a na želanie
• Možné je vytvoriť až desať stránok
• 20 rôznych typov widgetov (napr. hodnota senzora, analógový ukazovateľ, YT diagram, rýchlostný pruh, kruhový displej, vertikálny/horizontálny pruh)
• Widgety možno zväčšovať a umiestňovať pomocou funkcie drag a drop
• Farby widgetov sú plne nastaviteľné
• Na jednu stránku možno umiestniť až 64 widgetov

Pomocou funkcie CANchecked DSS si môžete plne prispôsobiť zobrazenie. Pomocou integrovaného prehliadača protokolov si môžete stiahnuť a zobraziť súbory protokolov. Okrem toho je integrovaný program Can-Logger. Srdcom je integrovaný TRI Editor, pomocou ktorého môžete nastaviť snímače (bez ohľadu na to, či ide o Can Bus alebo interné): Priradiť min-/max-hodnoty pre výstrahy a zmeniť názvy snímačov.

Mnohí zákazníci sa vždy pýtajú: Aké hodnoty môžem získať z mojej riadiacej jednotky. Odpoveď: VŠETKY.

Údaje pre väčšinu motorov sme spätne spracovali tu a môžeme ponúknuť hĺbkové údaje. Náš displej podporuje dopytovanie po údajoch Can Bus (UDS, TP2, protokoly špecifické pre výrobcu), ako aj dopytovanie po údajoch prostredníctvom K-Line (ISO 9141).

V predvolenom nastavení sa váš displej dodáva s preddefinovanými súbormi TRI/TRX. V týchto súboroch sú definované všetky snímače, ktoré sú dopytované. Tieto sa líšia od motora k motoru. Tu je výňatok toho, čo je možné:

Teploty:

• Teplota výfukových plynov, teplota chladiacej kvapaliny, teplota oleja, teplota nasávania, vonkajšia teplota, teplota benzínu, teplota DSG.

Tlaky:

• Tlak zvyšovania tlaku, tlak okolia, tlak paliva pred podávaním čerpadlu, skutočný/cieľový tlak v koľajnici.

Lambda/zmes

• Hodnota lambda, čas vstreku, krátkodobá úprava lambda, dlhodobá úprava lambda

Iné

• Otáčky, hmotnosť vzduchu, rýchlosť vozidla, uhol škrtiacej klapky, celkový uhol zapaľovania, uhol zapaľovania na valec, časovanie N75 v %, napätie na svorke 30, krútiaci moment, prevod, špecifické hodnoty pre dieselové motory

Ak hodnoty chýbajú, môžete ich doplniť neskôr.

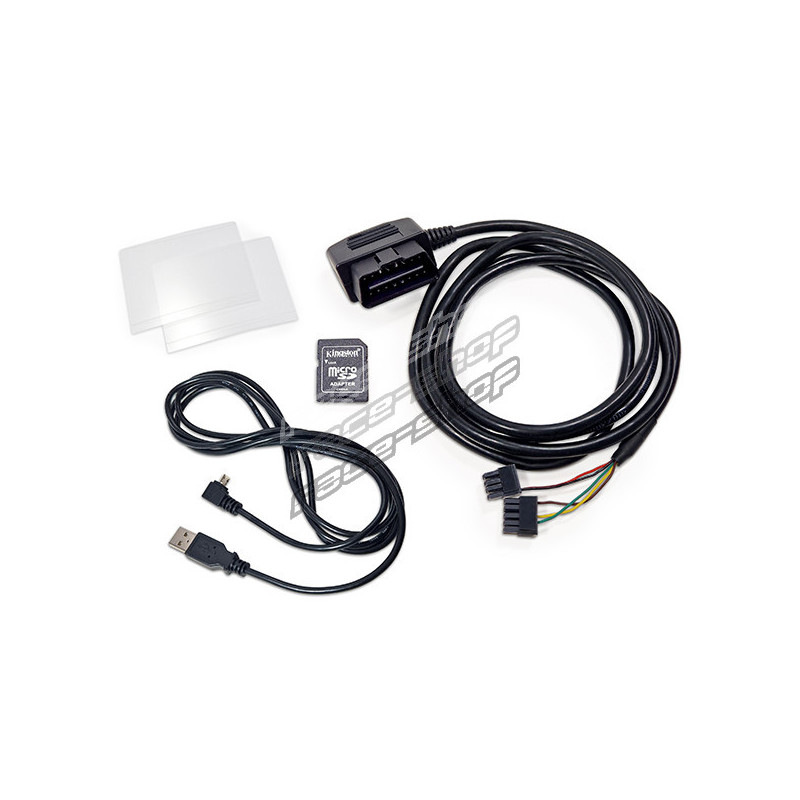

Súčasťou každej dodávky je

• Dátový displej MFD32 Gen2 integrovaný vo ventilačnej vložke pre vozidlá s rozvodom LHD
• pripojovací kábel špecifický pre vozidlo
• Stručná príručka
• Dátový kábel USB
• Karta SD (predinštalované na displeji)
• Adaptér na kartu SD
• Fólia na displej (na zabránenie odrazom)

Prostredníctvom štyroch analógových vstupov je možné pripojiť ľubovoľné snímače - podporujeme lineárne 0-5V, ako aj NTC snímače.
Naše interné snímače s kontrolou CAN sú štandardne uložené v súboroch TRI-/TRX a, stačí ich len pripojiť:

• AIN1: Snímač teploty (NTC01)
• AIN2: Snímač teploty výfukových plynov typu K (TCC01)
• AIN3: Snímač tlaku 0-10 Bar (FLP01)
• AIN4: Snímač plniaceho tlaku 0-5,5 Bar (BST01)

Na pripojenie môžete použiť náš vopred zmontovaný zväzok káblov AIN.

Okrem analógových snímačov môžete pripojiť aj naše externé svetlo posunu s ôsmimi LED diódami. To môže blikať rôznymi farbami a obmedzenia rýchlosti a farby možno konfigurovať priamo na displeji.

Snímač etanolu pripojíte priamo k displeju. Potrebujete pullup rezistor (10K) medzi 5V a signálom. Potom môžete zobraziť a záznam o obsahu etanolu a teploty priamo na displeji.

Pomocou matematických kanálov môžete vzájomne vypočítať senzory. User-Table vám dáva možnosť vytvárať ďalšie senzory s 2D alebo 3D mapami.

• CC24000 SLM08 - externý spínací bleskový modul
• CC22780 ANC04 - štvorcestný AIN-zväzok
• CC22100 CBD08 - osemcestný rozbočovač can
• CC22902 NTC01 - Snímač teploty pre kvapaliny 1/8 palca NPT
• CC22903 TCC01 - konvertor typu K 0-1250°C
• CC22901 FLP01 - Snímač tlaku 0-10 Bar (145psi) M10x1
• CC22900 BST01 - Snímač tlaku 0-5,5 bar (80psi)

*nie je k dispozícii pre všetky protokoly
