CANchecked display MFD15 Gen2

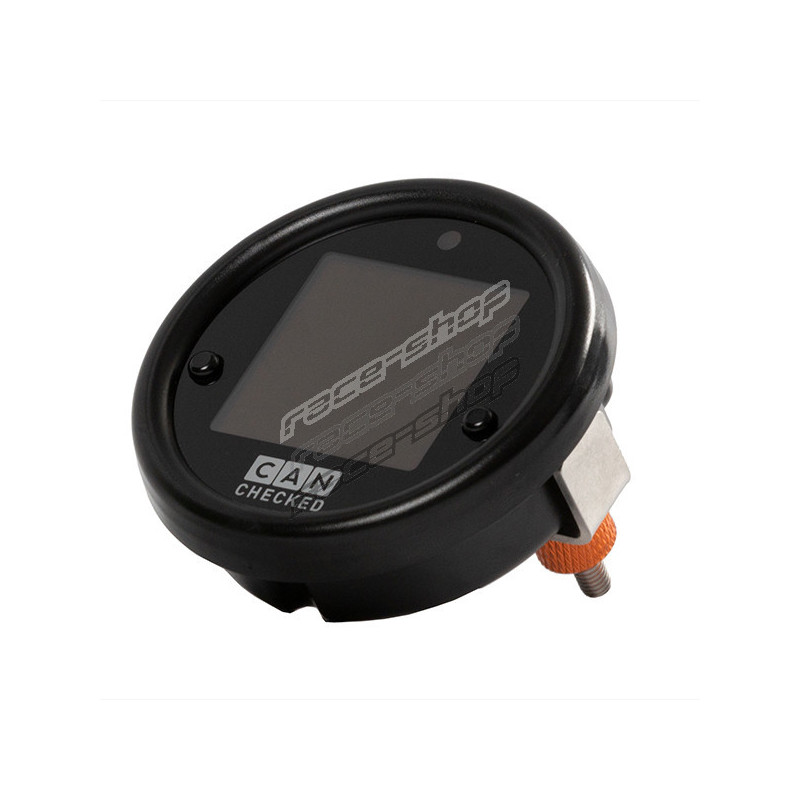

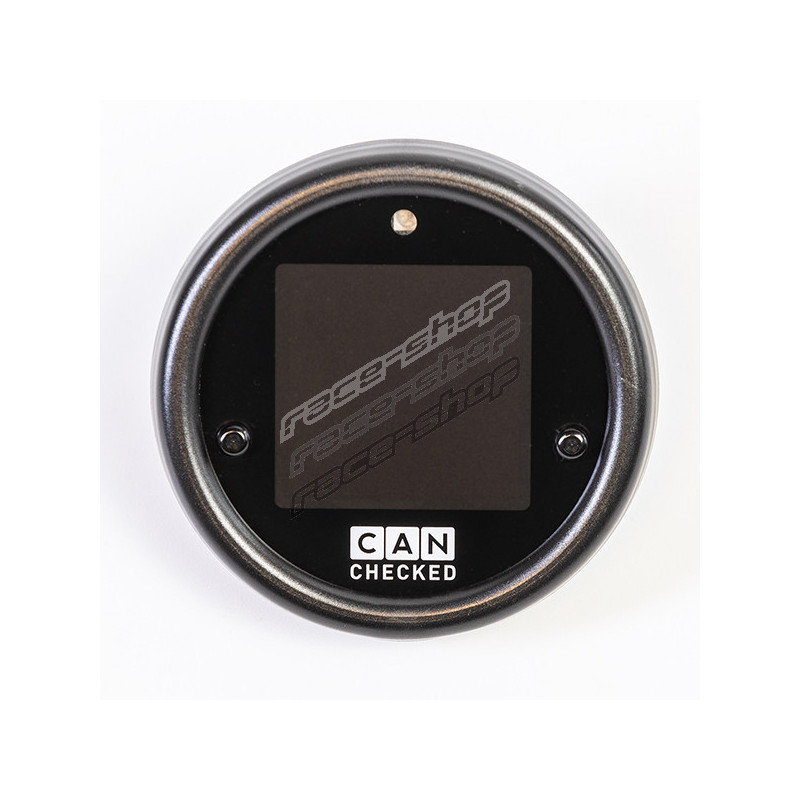

MFD15 Gen2 je vybavený obrazovkou OLED, ktorá ponúka najlepšiu čitateľnosť aj na priamom slnečnom svetle. Vonkajší priemer 52 mm sa hodí do nášho držiaka špecifického pre vozidlo, ako aj do väčšiny komerčne dostupných rámčekov pre interiér. Ovláda sa pomocou dvoch tlačidiel na čelnom paneli alebo pomocou samostatne dostupného otočného ovládača.

• Kompaktný dizajn: priemer 52 mm a hĺbka len 12,5 mm
• LED dióda na čelnej doske: LED diódu na prednej strane displeja možno použiť ako kontrolku posunu a/alebo ako výstražnú LED diódu
• Can Bus: Podpora ECU Can Bus, vlastných Can streamov a od roku 2008 OBD2 a hĺbkových hodnôt pre vozidlá VAG
• WiFi: pripojte sa k smartfónu alebo počítaču a nakonfigurujte ho pomocou webovej aplikácie
• Ďalšie vstupy: pripojte až 6 analógových senzorov k vstupom
• Prednastavené alarmy: preddefinované alarmy možno ľahko aktivovať a prispôsobiť. Získajte napríklad veľké upozornenie, keď teplota výfukových plynov prekročí 900 stupňov.
• Prispôsobenie: Použite svoje vlastné logo a farebnú schému, aby ste z neho urobili svoje MFD15 Gen2
• Prihlasovanie online: Zaznamenávajte svoje údaje pomocou smartfónu alebo počítača a uložte záznam do svojho zariadenia na neskoršiu analýzu
• Flex Fuel: Zobrazenie obsahu etanolu a teploty na displeji
• Prepínanie canbus*: Prepínanie can pomocou tlačidiel na displeji a presmerovanie údajov z analógových vstupov na zbernicu can

Vyberte si až osem strán rôznych zobrazení a prispôsobte si displej tak, aby čo najlepšie vyhovoval vám a vášmu vozidlu:

• Analógový ukazovateľ
• Dvojnásobná hodnota
• Indikátor prevodového stupňa
• 4-násobné hodnoty
• 6-násobné hodnoty

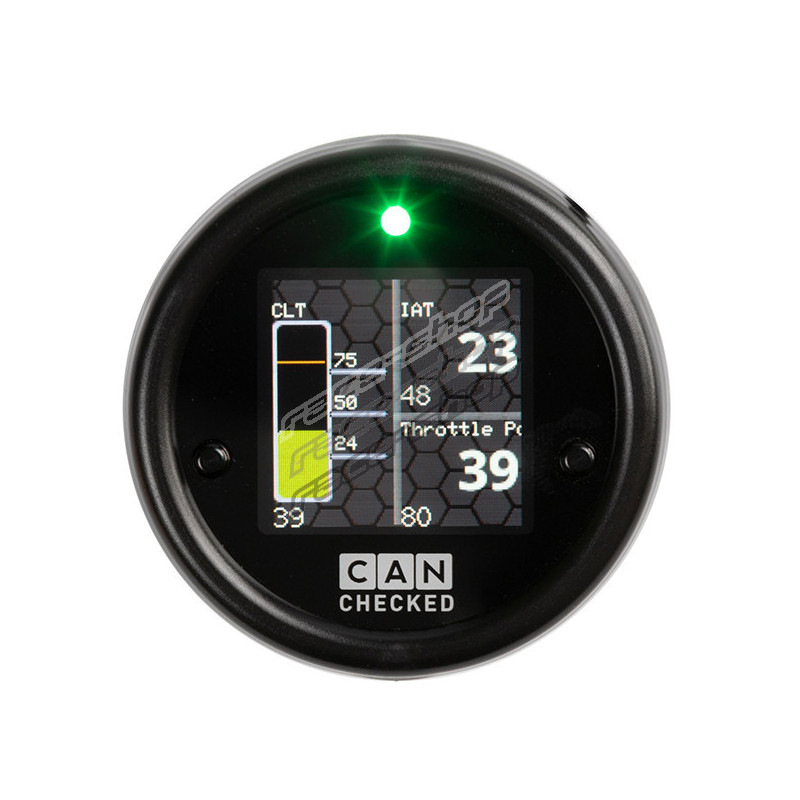

• Posuvník + dvojité zobrazenie
• Okrúhly displej
• Stĺpcový graf (dvakrát naprieč)
• Merač výkonu
• Stĺpcový diagram (1-6-násobný vzpriamený)
• Jedna hodnota

Úplnou novinkou v našom zariadení MFD15 Gen2 je prístup k zariadeniu cez WiFi. MFD15 Gen2 tak môžete nastaviť prostredníctvom smartfónu alebo počítača.

Pomocou oDSS môžete kompletne nastaviť zobrazenie, zaznamenať hodnoty (vyžaduje sa licencia), nahrať vlastný spúšťací obrázok a tiež aktualizovať zobrazenie.

Obľúbená otázka zákazníkov znie: "Ktoré hodnoty si môžem vyžiadať od svojej riadiacej jednotky?" Odpoveď: "VŠETKY" - vaše nové MFD15 Gen2 je kompatibilné s normami ISO 11898-2 a SAE J2284.

Výrobcovia ECU sami určujú, ktoré hodnoty sa posielajú cez rozhranie zbernice CAN. Tu je dôležitá dokumentácia - prípadne aj vo forme súboru DBC, ktorý možno importovať prostredníctvom nášho DSS. Samozrejme, ako zákazník máte prístup k nášmu rozsiahlemu zoznamu už implementovaných ECU. Celkovo je možné v závislosti od výrobcu dotazovať sa až na 64 snímačov.

Samozrejme sú implementované aj dotazy OBD2 cez zbernicu Can Bus (11bit/29bit). K dispozícii sú aj protokoly špecifické pre jednotlivé vozidlá, ako napríklad UDS alebo TP2.

V predvolenom nastavení sú zahrnuté:
- OBD2 - 11 a 29bit
- Ecumaster - Classic a Black
- VAG PQ34
- Haltech v2
- LinkECU
- MaxxECU
- Motec M1
- Emtron
- Megasquirt 2 a 3

Ak požadovaná ECU nie je uvedená v zozname, môžete si stiahnuť alebo vyžiadať príslušný TRI/TRX z našej databázy.

Pre všetky vozidlá VAG od roku výroby 2008 (v jednotlivých prípadoch aj staršie) ponúkame hĺbkové vyhľadávanie údajov podľa protokolu. Hodnoty ako teplota oleja, plniaci tlak, teplota prevodovky, spätný uhol selektívneho zapaľovania valcov, vysoký/nízky tlak, aktivácia wastegate a oveľa viac sa dajú dopytovať a zobrazovať.

Vnútorná LED dióda sa môže používať ako kontrolka radenia aj ako výstražná LED dióda.

Ako kontrolku radenia môžete priradiť až 8 rôznych farieb a obmedzenia rýchlosti, ako aj rýchlosť, pri ktorej začne kontrolka radenia blikať.

Pri konfigurácii ako výstražnej LED môžete každému senzoru priradiť minimálnu a maximálnu hodnotu. Ak je senzor nad maximálnou hodnotou alebo pod minimálnou hodnotou, LED dióda bliká predtým nakonfigurovanou farbou. Kontrolka posunu je počas výstražného obdobia deaktivovaná.

Súčasťou každej dodávky:

• MFD15 Gen2 Datadisplay
• Quickstart Guide
• Connector B (6-pol Molex)
• Connector C (12-pol Molex)
• Rôznofarebné predmontované pripojovacie káble (dĺžka: 20 cm, použitie: napájanie, Can Bus, analógové vstupy, 5V, ukostrenie snímača)
• kolíky, ktoré si môžete sami zlisovať
• dva 1K rezistory (ako pullup snímačov NTC)

Prostredníctvom šiestich analógových vstupov je možné pripojiť ľubovoľné snímače - podporujeme lineárne 0-5V, ako aj NTC snímače.

Charakteristické krivky našich vlastných snímačov CANchecked sú uložené na displeji podľa továrenského nastavenia plug&play:

• AIN1: Snímač teploty (NTC01)
• AIN2: Snímač pre sondu teploty výfukových plynov typu K (TCC01)
• AIN3: Snímač tlaku 0-10 bar (FLP01)
• AIN4: Snímač plniaceho tlaku 0-5,5 Bar (BST01)
• AIN5: nie je predkonfigurovaný
• AIN6: nie je predkonfigurovaný

Na pripojenie môžete použiť náš vopred zmontovaný 4-cestný zväzok AIN.

Ak máte príslušnú licenciu, môžete navyše pripojiť etanolový senzor priamo k displeju prostredníctvom samostatného kolíka.

• CC22501 ETK01 - externý otočný gombík s pripojovacím káblom PnP 50 cm
• CC22100 CBD08 - osemcestný rozbočovač can
• CC22780 ANC04 - štvorcestný AIN-zväzok
• CC22902 NTC01 - Snímač teploty pre kvapaliny 1/8" NPT
• CC22903 TCC01 - Snímač typu K 0-1250 °C
• CC22901 FLP01 - Snímač tlaku 0-10 Bar (145psi) M10x1
• CC22900 BST01 - Snímač tlaku 0-5,5 bar (80psi)

Záznam LIVE hodnôt MFD15 Gen2

S dodatočnou licenciou "Live Logging" môže váš displej zaznamenávať údaje zo snímačov do systému oDSS. Potom môžete protokol stiahnuť ako súbor do smartfónu alebo počítača.

V protokole sa zaznamenávajú všetky snímače (POZOR: pre OBD a UDS len aktuálne zobrazené!). Vyberte snímače, ktoré chcete graficky zobraziť.

Senzor etanolu Flex Fuel priamo na MFD15 Gen2

S dodatočnou licenciou pre etanolový senzor pripojíte senzor priamo k displeju. Potrebujete pullup rezistor (10K) medzi 5V a signálom.
Teraz môžete zobraziť obsah etanolu, ako aj teplotu paliva a tiež ju zaznamenať.

CAN prepínač a AIN.

S dodatočnou licenciou pre CAN prepínač a AIN môžete pomocou tlačidiel displeja alebo otočného ovládača prepínať Can Switches a aplikovať vstupné napätia analógových vstupov na zbernicu Can Bus.
