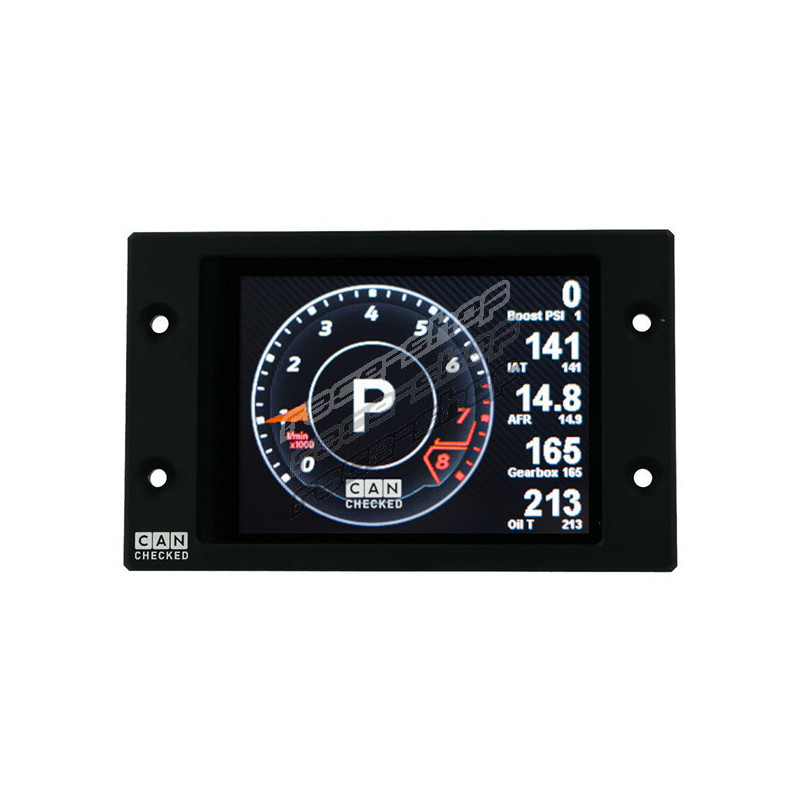

Displej CANchecked MFD28 Gen2

MFD28 Gen2 v univerzálnej verzii sa hodí do každého vozidla a je inteligentný displej s funkciami, bez ktorých sa nebudete chcieť zaobísť. Hliníkový rám viditeľný spredu je frézovaný a čiernym eloxom. Možno ho používať vertikálne a aj horizontálne.

• Kompaktná veľkosť: Na zapustenie vášho nového dátového displeja postačuje výrez 71x53 mm s hĺbkou 26 mm
• Môže sa pripojiť: Čítanie hĺbkových údajov o vozidle, napríklad diagnostických nástrojov výrobcu
• Zobrazenie prevodovky: Priamo cez zbernicu Can Bus alebo vypočítané z rýchlosti a otáčok
• Dotykový displej: Navigácia po stránkach pomocou intuitívnych gest posúvania
• Pripôsobenie: Navrhnite si vlastné stránky, pridajte vlastné obrázky alebo spustite animáciu
• Dodatočné vstupy: Vložte do stránky svoje vlastné obrázky alebo spusťte animáciu
• : Pripojte až 4 analógové vstupy a etanolový senzor priamo k displeju
• Prepínanie plechoviek: Použite displej ako klávesnicu a pošlite vlastné správy o plechovkách na zbernicu
• Prispôsobiteľné alarmy: Prispôsobiteľné alarmy možno ľahko nakonfigurovať a aktivovať. Získajte napríklad veľkú výstražnú správu, keď teplota výfukových plynov prekročí 900 stupňov
• Zaznamenávanie: Zaznamenávanie a ukladá údaje na internú kartu SD na neskoršiu analýzu.
• Merač výkonu: Merajte si a 0-100, 100-200 a 0-200 krát pomocou integrovaného merača výkonu bez akéhokoľvek ďalšieho hardvéru.
• DTC*: Čítanie a vymazanie chýb riadiacej jednotky motora, prevodovky, ABS a pohonu všetkých kolies
• Stmievanie*: Váš displej sa automaticky stlmí spolu s prístrojovou doskou

Nakonfigurujte si vlastnú stránku alebo si vyberte z niekoľkých preddefinovaných zobrazení:

• Zobrazenie sa dodáva s preddefinovanými vzorovými stránkami
• Vytváranie vlastných stránok je možné a na želanie
• Možné je vytvoriť až desať stránok
• 20 rôznych typov widgetov (napr. hodnota senzora, analógový ukazovateľ, YT diagram, rýchlostný pruh, kruhový displej, vertikálny/horizontálny pruh)
• Widgety možno zväčšovať a umiestňovať pomocou funkcie drag a drop
• Farby widgetov sú plne nastaviteľné
• Na jednu stránku možno umiestniť až 64 widgetov

Pomocou funkcie CANchecked DSS si môžete plne prispôsobiť zobrazenie. Pomocou integrovaného prehliadača protokolov si môžete stiahnuť a zobraziť súbory protokolov. Okrem toho je integrovaný program Can-Logger. Srdcom je integrovaný "TRI Editor", pomocou ktorého môžete nastaviť snímače (bez ohľadu na to, či ide o Can Bus alebo interné): Priradiť min-/max-hodnoty pre výstrahy a zmeniť názvy snímačov.

Mnohí zákazníci sa vždy pýtajú: "Aké hodnoty môžem získať z mojej riadiacej jednotky". Odpoveď: "VŠETKY".

Pre väčšinu motorov sme tu spätne azistili údaje, ktoré môžeme ponúknuť do hĺbky. Náš displej podporuje dopytovanie po údajoch zo zbernice Can Bus (UDS, TP2, protokoly špecifické pre výrobcu), ako aj dopytovanie po údajoch prostredníctvom K-Line (ISO 9141).

Predvolene sa váš displej dodáva s preddefinovanými súbormi TRI/TRX. V súboroch sú definované všetky snímače, ktoré sú dopytované. Tieto sa líšia od motora k motoru. Tu je výňatok z toho, čo je možné:

Teploty:

• Teplota výfukových plynov, teplota chladiacej kvapaliny, teplota oleja, teplota nasávania, vonkajšia teplota, teplota benzínu, teplota DSG.

Tlaky:

• Tlak zvyšovania tlaku, tlak okolia, tlak paliva pred podávaním čerpadlu, skutočný/cieľový tlak v koľajnici.

Lambda/zmes

• Hodnota lambda, čas vstreku, krátkodobá úprava lambda, dlhodobá úprava lambda

Iné

• Otáčky, hmotnosť vzduchu, rýchlosť vozidla, uhol škrtiacej klapky, celkový uhol zapaľovania, uhol zapaľovania na valec, časovanie N75 v %, napätie na svorke 30, krútiaci moment, prevod, špecifické hodnoty pre dieselové motory

Ak hodnoty chýbajú, môžete ich doplniť neskôr.

Váš nový dátový displej samozrejme podporuje širokú škálu voľne programovateľných riadiacich jednotiek, ako napr.

DTA Fast
Ecumaster
Emerald
Emtron
Haltech
Hondata
KMS van Kronenburg
LinkECU
MaxxECU
MBE
Megasquirt
Motec
Motorsport Electronics
Syvecs
Trijekt
VEMS

Súčasťou každej dodávky je:

• MFD28 Gen2 dátový displej s hliníkovým rámom

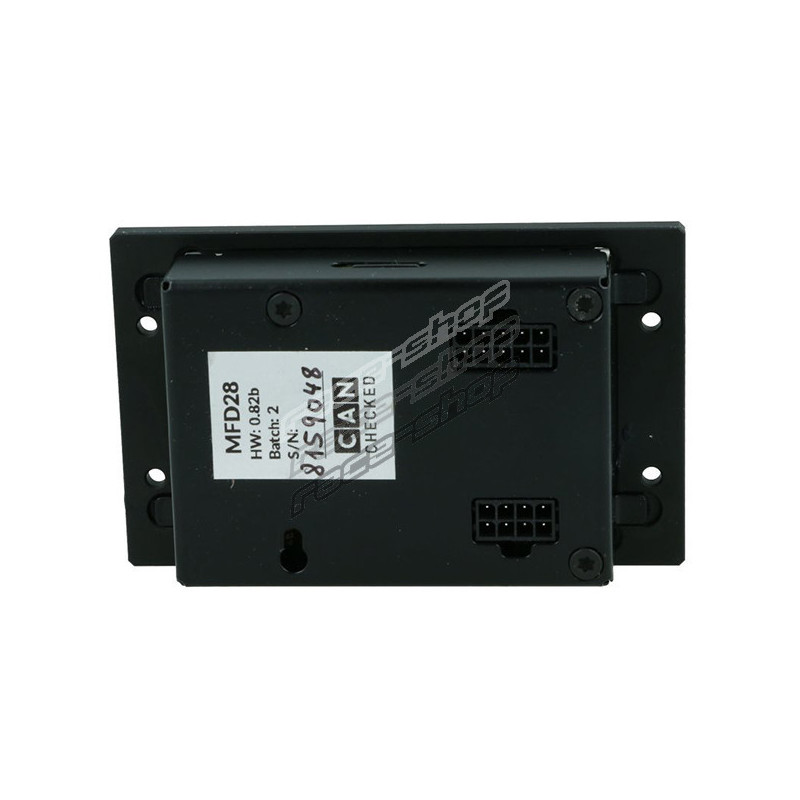

• Connector A (8-way Molex)
• Connector B (10-way Molex)
• Rôznofarebné predmontované pripojovacie káble (dĺžka: 20 cm, použitie: napájanie, Can Bus, analógové vstupy, 5V, ukostrenie snímača)
• Kolíky na zalisovanie
• Dva 1K rezistory (ako pull-up pre pripojenie externých NTC senzorov)
• Stručná príručka
• Dátový kábel USB
• Karta SD (predinštalované na displeji)
• Adaptér na kartu SD
• Fólia na displej (na zabránenie odrazom)

Prostredníctvom štyroch analógových vstupov je možné pripojiť ľubovoľné snímače - podporujeme lineárne 0-5V, ako aj NTC snímače.
Naše interné snímače s kontrolou CAN sú štandardne uložené v súboroch TRI-/TRX a, stačí ich len pripojiť:

• AIN1: Snímač teploty (NTC01)
• AIN2: Snímač teploty výfukových plynov typu K (TCC01)
• AIN3: Snímač tlaku 0-10 Bar (FLP01)
• AIN4: Snímač plniaceho tlaku 0-5,5 Bar (BST01)

Na pripojenie môžete použiť náš vopred zmontovaný zväzok káblov AIN.

Okrem analógových snímačov môžete pripojiť aj naše externé svetlo posunu s ôsmimi LED diódami. To môže blikať rôznymi farbami a obmedzenia rýchlosti a farby možno konfigurovať priamo na displeji.

Snímač etanolu pripojíte priamo k displeju. Potrebujete pullup rezistor (10K) medzi 5V a signálom. Potom môžete zobraziť a záznam o obsahu etanolu a teploty priamo na displeji.

Pomocou matematických kanálov môžete vzájomne vypočítať senzory. User-Table vám dáva možnosť vytvárať ďalšie senzory s 2D alebo 3D mapami.

• CC10000 DIN01 - Adaptér pre slot DIN MFD28
• CC24000 SLM08 - externý spínací bleskový modul
• CC22780 ANC04 - štvorcestný AIN-zväzok
• CC22100 CBD08 - osemcestný rozbočovač can
• CC22902 NTC01 - Snímač teploty pre kvapaliny 1/8" NPT
• CC22903 TCC01 - konvertor typu K 0-1250°C
• CC22901 FLP01 - Snímač tlaku 0-10 Bar (145psi) M10x1
• CC22900 BST01 - Snímač tlaku 0-5,5 bar (80psi)

*nie je k dispozícii pre všetky protokoly
