CANchecked addon Thermocouple Converter (TCC01) with mating plug

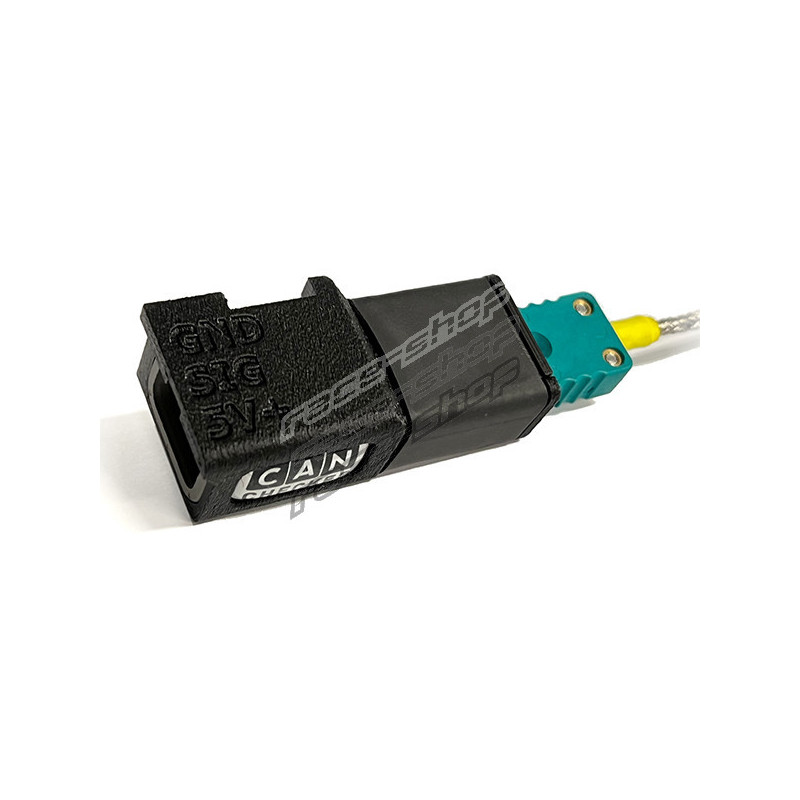

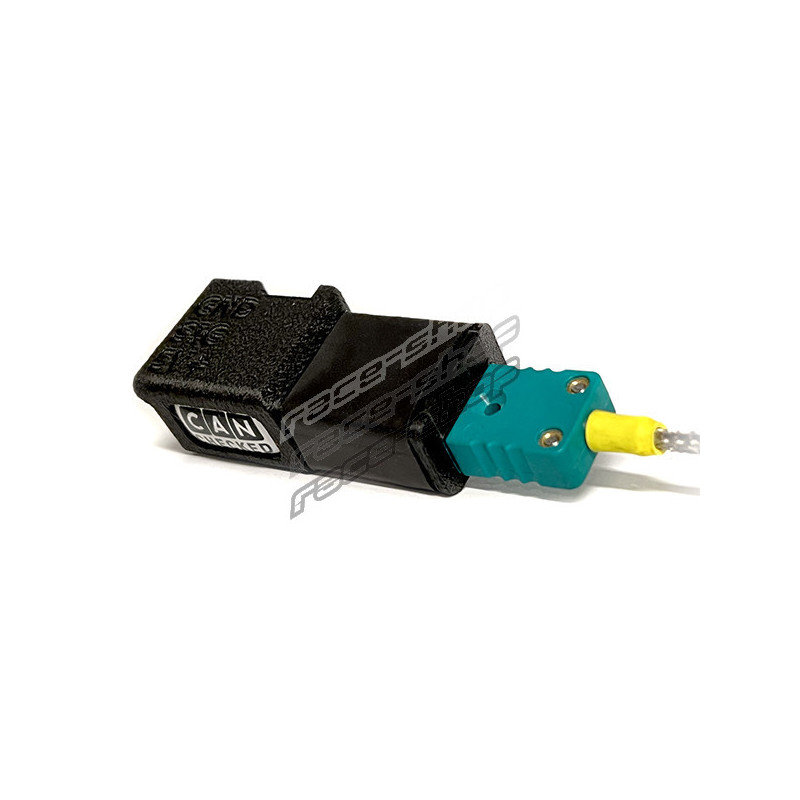

Das TCC01 ist ein sogenannter "Thermocouple Amplifier" – also ein Gerät, welches das Signal eines Typ K Sensors verstärkt und umwandelt – unser einfacher Thermocouple Converter.

Mit unserem TCC01 schließt du zum Beispiel deinen Abgastemperatursensor super einfach an:

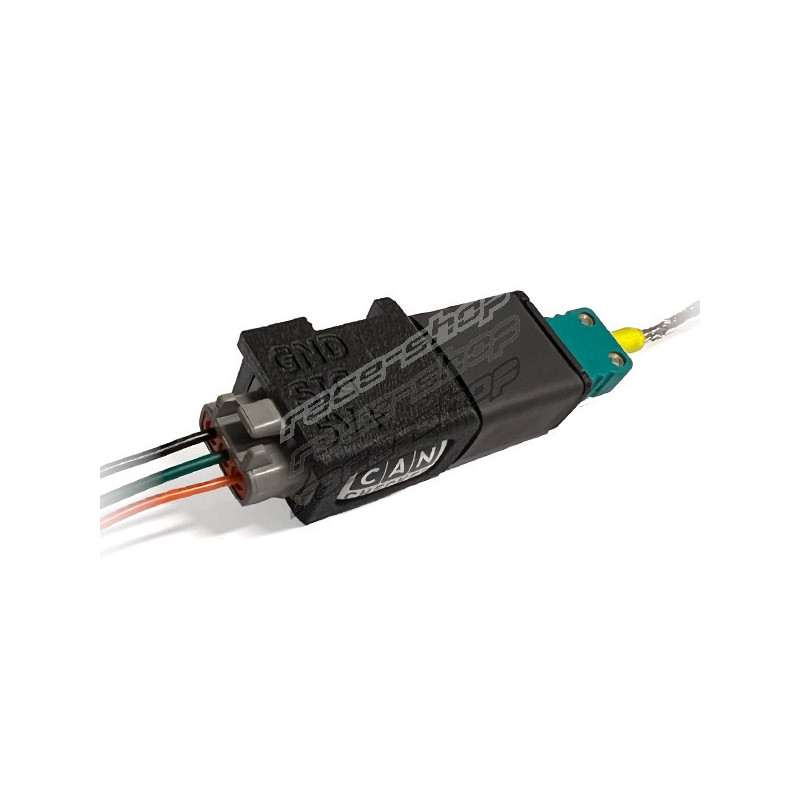

Stecke die Typ-K Sonde auf der einen Seite in den Wandler und auf der anderen Seite nutzt du den DTM Stecker für die Spannungsversorgung mittels 5V, Masse sowie das Signal für dein Steuergerät oder Datendisplay.

• Zuverlässiger Thermocouple Amplifier
• Kaltstellenkompensierter Typ K Eingang
• DTM06-3S Stecker
• Standard Mini Thermoelemente-Stecker
• Haltelasche zur Befestigung mit M6 Schraube oder Kabelbinder
• Lineare Temperaturkurve von 0-1000°

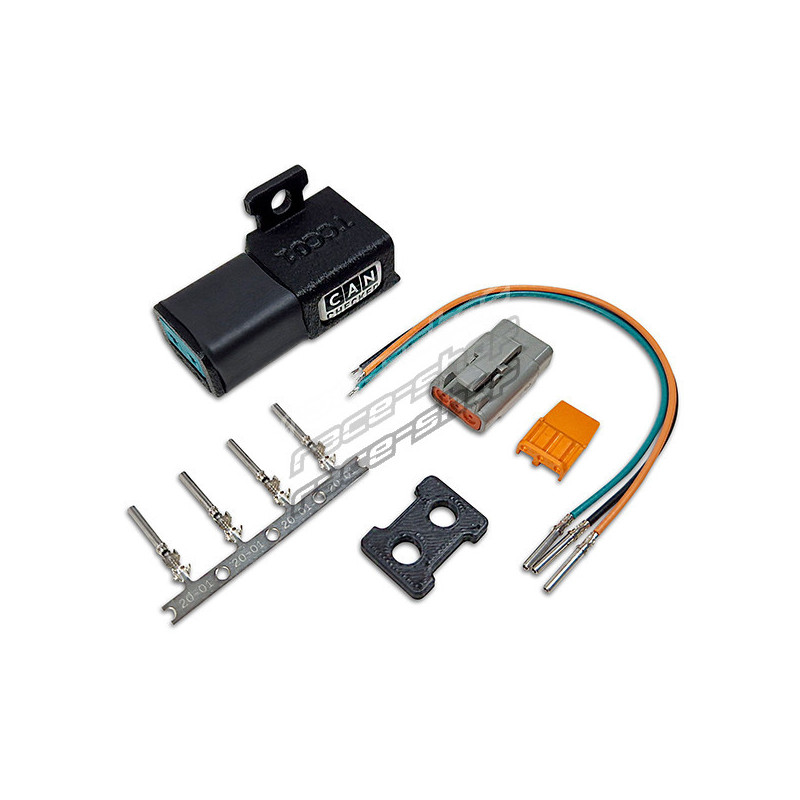

• TCC01 im Gehäuse
• DTM Stecker mit Verriegelung
• 3 Pins zum selber crimpen
• 3 vorgecrimpte Anschlusskabel

Jedes Gerät, das über einen analogen Eingang für 0-5V Signale verfügt, kann als Empfänger genutzt werden – z.B.:

• AEM
• Ecumaster
• Emtron
• DTAfast
• Haltech
• LinkECU
• KMS van Kronenburg
• MaxxECU
• MBE
• Megasquirt
• Motec
• Syvecs
• VEMS

Aber nicht nur für Abgastemperaturen kann der Typ K Wandler genutzt werden. Auch für Flüssigkeiten (1mm Thermoelemente) und Gase (0.5mm Thermoelemente).

• Nur 180uA Stromverbrauch
• Sehr feine Auflösung mit 4mV je °C
• Kalibrierung: 0V = 0°C (32°F) und 5V = 1000° (1832°F)
• Genauigkeit: maximal 2% Abweichung
• Interne Kaltstellenkompensierung
• Zur Messung von Gasen, Flüssigkeiten und anderen Medien
• Unterstützung von verschiedenen Typ K Elementen (auch 0.5, 1, 3 und 5mm Durchmesser)

Die Installation des Thermocouple Converters TCC01 (Thermocouple Amplifier) ist einfach. Es sollte an einem trockenen und nicht zu heißen Ort platziert werden, beispielsweise hinter der Spritzwand.

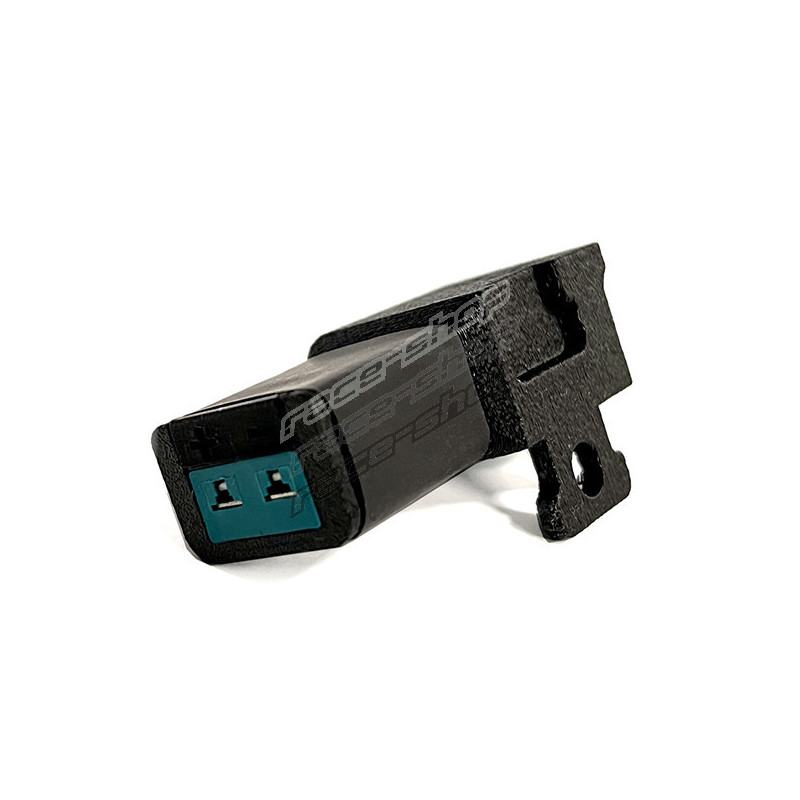

Du kannst die integrierte Lasche zur Befestigung verwenden. Durch die besondere Konstruktion ist es möglich, weitere TCC01 parallel nebeneinander zu befestigen. Für maximale Fixierung kannst du die beiliegende Lasche mit Sekundenkleber am TCC01 Modul anbringen.

Unsere Displays sind für den Anschluss des TCC01 vorkonfiguriert. Schließe dazu das Signal an AIN2 an.

Oftmals benötigt man jedoch zwei oder doch mehr Module, zum Beispiel bei TwinScroll Aufladungskrümmern. Hier kannst du die Module einfach ineinanderstecken.

Selbstverständlich kannst du aber bei der Nutzung mehrerer Typ-K Sonden auch zu unseren TCCXX greifen und die Messwerte direkt auf den Can Bus schreiben. Diese gibt es als TCC04, TCC06, TCC08 und TCC10.
