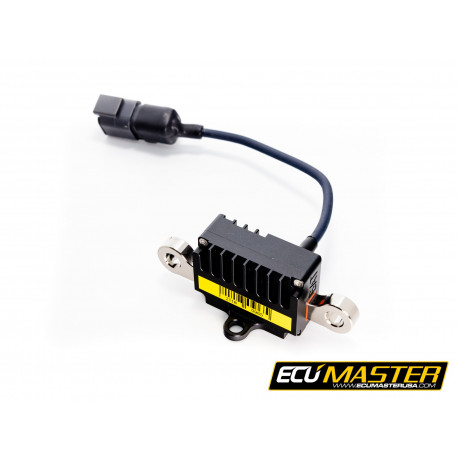

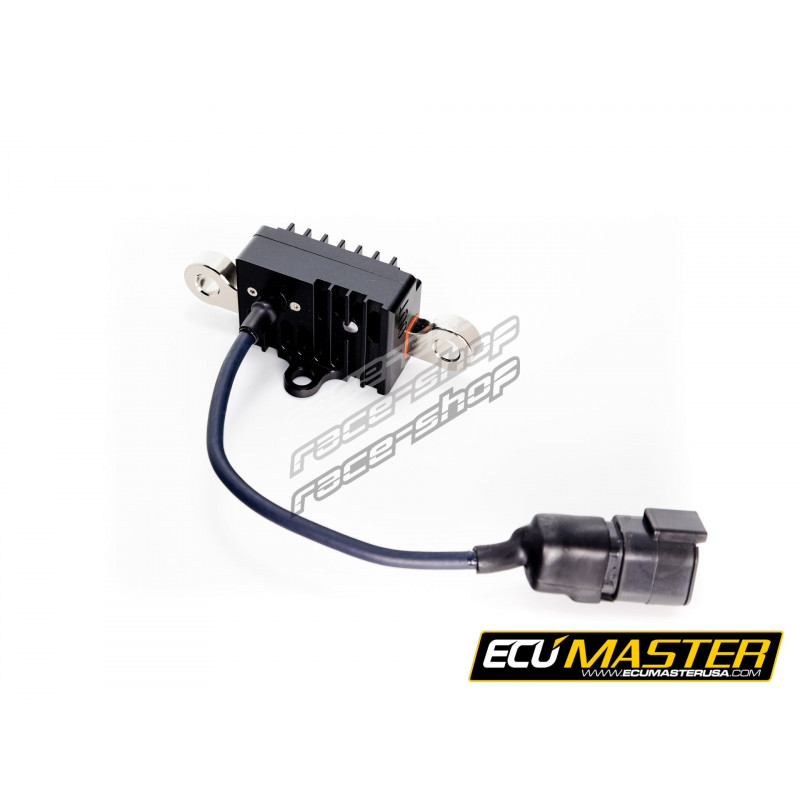

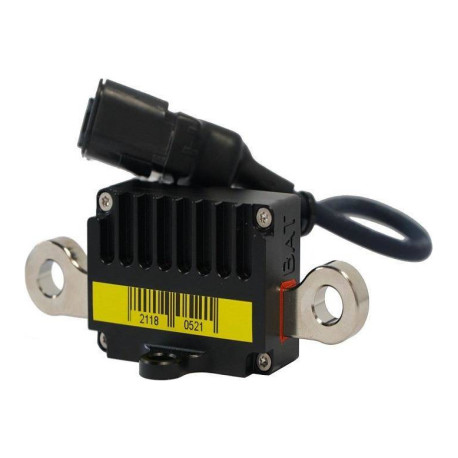

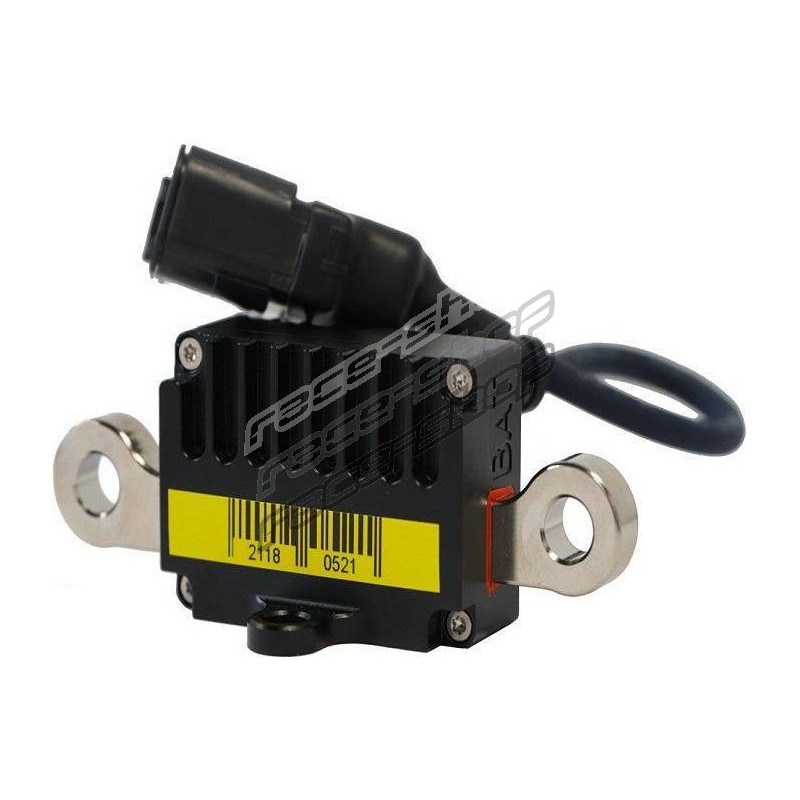

Izolátor batérie Ecumaster CLUB (M8)

Izolátor batérie Ecumaster je hlavné relé zariadenie pre motoristický šport určené na izoláciu batérie a vypnutie motora v súlade s FIA.

Zariadenie je určené do náročných podmienok motoristického športu a váži len 83 g. Vďaka plne polovodičovej konštrukcii a absencii mechanických komponentov je zaručená dlhá životnosť a vysoká spoľahlivosť.

Zariadenie má zabudovanú ochranu proti výpadku alternátora bez pridania akýchkoľvek externých komponentov.

Počas núdzového vypnutia nehrozí poškodenie drahých elektronických zariadení. Izolátor sa ovláda pomocou dvoch externých spínačov a môže sa vypnúť pomocou správy na zbernici CAN.

Správa môže byť odoslaná z jednotky Ecumaster PMU16 v prípade nárazu alebo inej udalosti. Zariadenie je konfigurovateľné prostredníctvom zbernice CANbus. Odosiela aj diagnostické informácie, ktoré môžu byť použité inými zariadeniami a sú cenné pri nastavovaní a diagnostike zariadenia. Je plne chránené proti prehriatiu a skratu. Stav zariadenia je signalizovaný viacfarebnou LED kontrolkou.

Kľúčové vlastnosti:

• Hmotnosť: 83g
• Rozmery: 50mm x 100mm x 38.5mm
• Rozsah napätia: 6V – 19V, 28V prechodné
• (len pre automobilové inštalácie na 12 V)
• Rozsah prevádzkových teplôt: -40C + 125C
• Prúdová kapacita: 300 A nepretržite, krátkodobo až do 1000 A
• Rozsah merania prúdu: 4A
• Rozsah: -1000A do 1000A
• Presnosť merania prúdu: ±10%
• Možnosť spínania indukčnej záťaže: 600mJ
• Obal: Eloxovaný hliník, Stupeň krytia IP67
• Vysokoprúdové svorky: M8 poniklované terminály
• Stave spotreby v základnom režime: <1mA
• Stav spotreby v zapnutom režime: ~20mA
• Výstup pri odpojení motora: 3A, High (VBat), Low (GND) alebo Hi-Z
