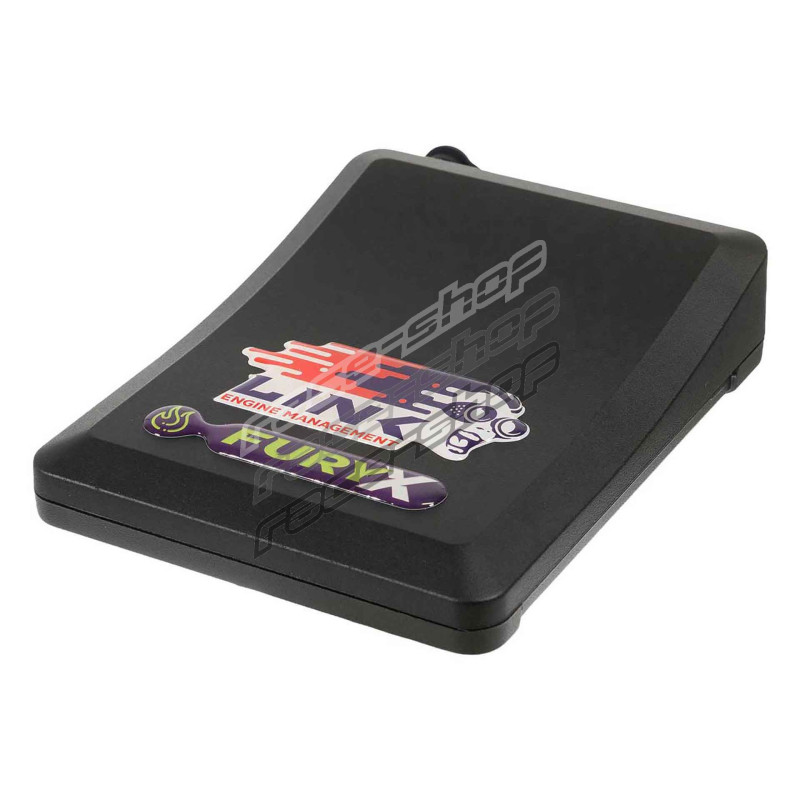

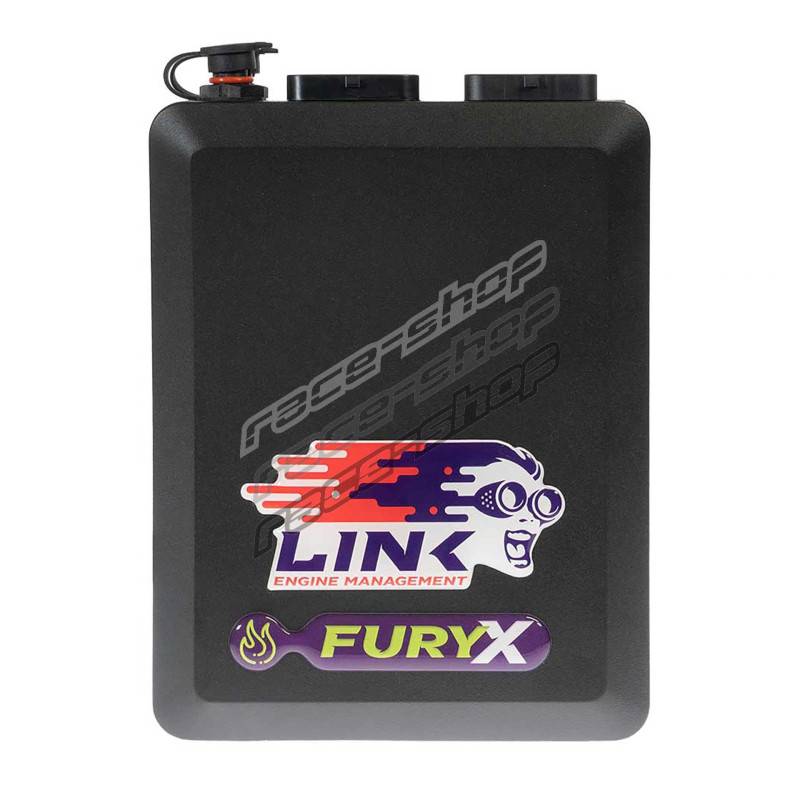

Link G4X FuryX

FuryX obsahuje všetky základné funkcie G4X, ktoré od šampionátmi overenej platformy Link očakávate, vrátane Flex Fuel, flexibilných obmedzovačov ochrany motora, ovládania CAN klávesnicou, riadenia plniaceho tlaku v otvorenej aj uzavretej slučke, dvojitej lambda regulácie v uzavretej slučke, riadenia VVT, osciloskopu snímacích signálov (Trigger Oscilloscope), kompatibility s aftermarket displejmi a 512MB integrovanej pamäte na záznam dát.

Prechod zo základných a stredných riadiacich jednotiek Link G4X sprístupňuje prémiové funkcie G4X navrhnuté pre zložitejšie cestné, pretekárske a motoršportové aplikácie. FuryX pridáva integrované digitálne riadenie širokopásmovej lambda sondy, plne programovateľné riadenie elektronickej škrtiacej klapky (E-Throttle), priame riadenie automatickej prevodovky, dva CAN moduly, 3-osový akcelerometer a rozšírené I/O a zároveň sprístupňuje kompletnú sadu motoršportových funkcií G4X vrátane Launch Control, Anti-Lag, riadenia nitra, riadenia radenia pádlami, riadenia radenia, kontroly trakcie a tempomatu.

FuryX je ideálnym riešením pre výkonné cestné a motoršportové projekty, ktoré vyžadujú flexibilitu, integrovanú širokopásmovú lambda reguláciu, riadenie elektronickej škrtiacej klapky, rozsiahle I/O a pokročilé funkcie prémiovej riadiacej jednotky G4X.

Podporované modely

FuryX dokáže riadiť až 3 rotory alebo 6 valcov so sekvenčným vstrekovaním a priamym zapaľovaním.

FuryX je prémiová riadiaca jednotka G4X, ktorá ponúka všetky funkcie ladenia a motoršportu G4X vrátane:

Funkcie ECU

• Integrované digitálne riadenie širokopásmovej lambda sondy
• Riadenie elektronickej škrtiacej klapky (E-throttle)
• 8 vlastných matematických blokov s 30 znakmi
• Flex Fuel
• Osciloskop snímacích signálov (Trigger Oscilloscope)
• 3-osový akcelerometer
• Voliteľné pull-up rezistory teplotných vstupov
• Flexibilné obmedzovače ochrany motora
• Ovládanie CAN klávesnicou
• Riadenie VVT
• Riadenie plniaceho tlaku v otvorenej slučke
• Riadenie plniaceho tlaku v uzavretej slučke
• Dvojitá lambda regulácia v uzavretej slučke
• Priame riadenie automatickej prevodovky
• Kompatibilná so všetkými poprednými aftermarket displejmi cez CAN alebo sériový dátový tok
• 512 megabajtov internej pamäte na záznam dát

Motoršportové funkcie

• Riadenie nitra
• Launch Control
• Anti-lag
• Tempomat
• Kontrola trakcie
• Pretekársky časovač a riadenie výkonu (Power Management)
• Riadenie radenia
• Riadenie radenia pádlami

Špecifikácie

Ako prémiová riadiaca jednotka G4X je FuryX ideálnym riešením pre projekty, ktoré vyžadujú viac I/O a pokročilejšie parametre než základné a stredné riadiace jednotky Link G4X, vrátane:

Výstupy

• 8 výstupov vstrekovačov
• 6 výstupov zapaľovania
• 10 pomocných výstupov
• Napájanie senzorov +5V
• Napájanie senzorov +8V
• Nepoužité výstupy vstrekovačov/zapaľovania možno použiť ako pomocné výstupy

Vstupy

• 10* digitálnych vstupov
• 4 teplotné vstupy
• 9 analógových vstupov
• 2 snímacie vstupy (Trigger)
• 2 vstupy pre senzory klepania
• Nepoužité teplotné a analógové vstupy možno použiť ako digitálne vstupy
• *Pri použití 2. CAN zbernice sú potrebné 2 digitálne vstupy

Komunikácia

• 2 kanály CAN zbernice
• LTW 6-pinové USB pripojenie na ladenie

Záznam dát

• 512MB integrovanej pamäte na záznam dát
• Maximálna celková frekvencia záznamu 100kHz
• 250 kanálov záznamu

Rozmery produktu

• 185mm(L) x 130mm(W) x 40mm(H)
• 7.28in(L) x 5.12in(W) x 1.57in(H)

Hmotnosť produktu

• 680 gramov (23,99 unce)

Materiál

• Tlakovo liate hliníkové puzdro

Elektrické parametre

• Rozsah prevádzkového napätia: 6,5-24V
• Maximálne vstupné napätie: 36V
• Maximálny trvalý odber prúdu: 8A
• Prevádzkový prúd: 200mA

Rôzne

• Výrobná norma ISO 13485
• Rozsah teploty okolia: -30 až 90°C

Obsah balenia

• Riadiaca jednotka FuryX G4X
• Stručný návod na rýchly štart
• Montážny držiak
• USB ladiaci kábel
• Nálepky LinkECU

Konektor

• Superseal 4 rady 34 pozícií x2
• Katalógové číslo 4-1437290-0
• Katalógové číslo 4-1437290-1
