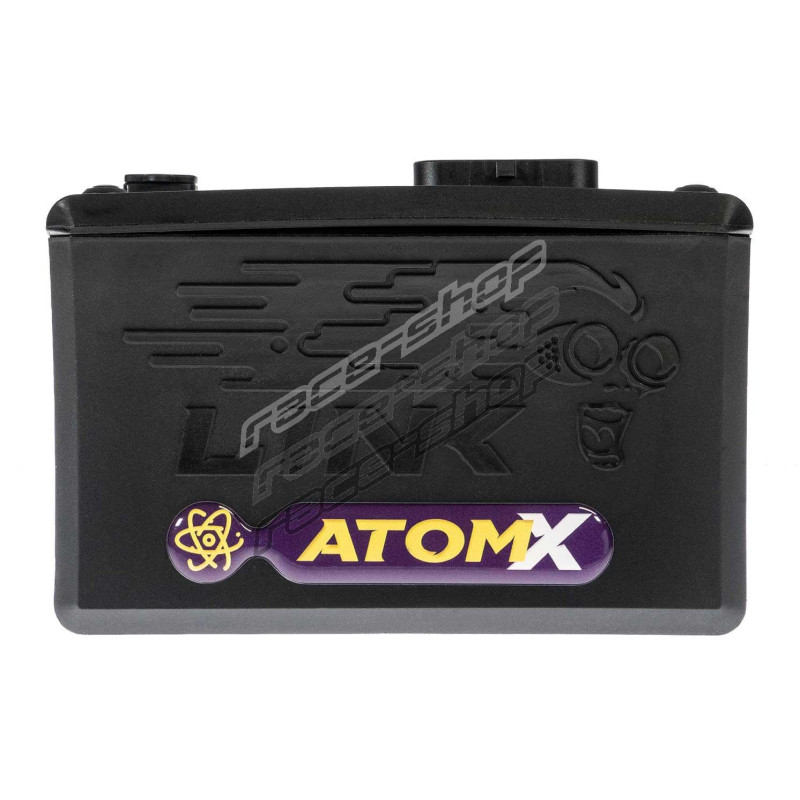

Link G4X AtomX riadiaca jednotka

AtomX zdieľa rovnakú šampionátmi overenú architektúru G4X ako zvyšok radu G4X a prináša rovnaký osvedčený zážitok z ladenia a spoľahlivosť, ktorej dôverujú nadšenci aj profesionálni ladiči po celom svete.

AtomX má rovnaký procesor, firmvér, softvér a štandardnú výbavu funkcií G4X ako celý rad G4X. Funkcie zahŕňajú CAN zbernicu, Flex Fuel, flexibilné obmedzovače ochrany motora, ovládanie CAN klávesnicou, riadenie plniaceho tlaku v otvorenej slučke, integrovaný osciloskop snímacích signálov (Trigger Oscilloscope), výstupný dátový tok OBDII, priebežnú barometrickú korekciu, kompatibilitu s aftermarket displejmi a 512MB integrovanej pamäte na záznam dát.

AtomX je navrhnutá pre projekty, ktoré nevyžadujú rozšírené I/O ani pokročilé motoršportové funkcie, a poskytuje všetko podstatné pre spoľahlivé a výkonné riadenie motora. Podporuje široké spektrum stratégií ladenia vrátane VE a tradičného modelovania paliva, korekcií pre jednotlivé valce, dvojitých máp paliva a zapaľovania, riadenia plniaceho tlaku a pokročilých stratégií ochrany motora.

AtomX je ideálnym riešením pre projekty, ktoré vyžadujú overený výkon riadenia motora a základné funkcie G4X v kompaktnom a cenovo výhodnom prevedení.

Podporované modely

AtomX dokáže riadiť až 2 rotory alebo 4 valce so sekvenčným vstrekovaním a priamym zapaľovaním.

AtomX je základná riadiaca jednotka, ktorá ponúka všetky základné funkcie G4X vrátane:

Funkcie ECU

• 8 vlastných matematických blokov s 30 znakmi
• Flex Fuel
• Osciloskop snímacích signálov (Trigger Oscilloscope)
• Flexibilné obmedzovače ochrany motora
• Ovládanie CAN klávesnicou
• Riadenie plniaceho tlaku v otvorenej slučke s až tromi prepínateľnými tabuľkami
• Riadenie vačky typu zap/vyp (v štýle VTEC)
• Kompatibilná so všetkými poprednými aftermarket displejmi cez CAN alebo sériový dátový tok.
• 512 megabajtov internej pamäte na záznam dát

Motoršportové funkcie

• Obmedzené riadenie radenia

Špecifikácie

AtomX je ideálnym riešením pre projekty, ktoré nevyžadujú rozšírené I/O.

Výstupy

• 4 výstupy vstrekovačov
• 4 výstupy zapaľovania
• 4 pomocné výstupy
• Napájanie senzorov +5V
• Nepoužité výstupy vstrekovačov/zapaľovania možno použiť ako pomocné výstupy

Vstupy

• 2 digitálne vstupy
• 2 teplotné vstupy
• 3 analógové vstupy
• 2 snímacie vstupy (Trigger)
• 1 vstup pre senzor klepania
• Nepoužité teplotné a analógové vstupy možno použiť ako digitálne vstupy

Komunikácia

• 1 kanál CAN zbernice
• Mini-B USB pripojenie na ladenie

Záznam dát

• 512MB integrovanej pamäte na záznam dát
• Maximálna celková frekvencia záznamu 100kHz
• 250 kanálov záznamu

Rozmery produktu

• 90mm(L) x 130mm(W) x 45mm(H)
• 3.54in(L) x 5.12in(W) x 1.77in(H)

Hmotnosť produktu

• 180 gramov (6,35 unce)

Materiál

• Puzdro zo sklom plneného nylonu

Elektrické parametre

• Rozsah prevádzkového napätia: 6,5-24V
• Maximálne vstupné napätie: 36V
• Maximálny trvalý odber prúdu: 3A
• Prevádzkový prúd: 200mA

Rôzne

• Výrobná norma ISO 13485
• Rozsah teploty okolia: -30 až 90°C

Obsah balenia

• Riadiaca jednotka AtomX G4X
• Stručný návod na rýchly štart
• Montážny držiak
• USB ladiaci kábel
• Nálepky LinkECU

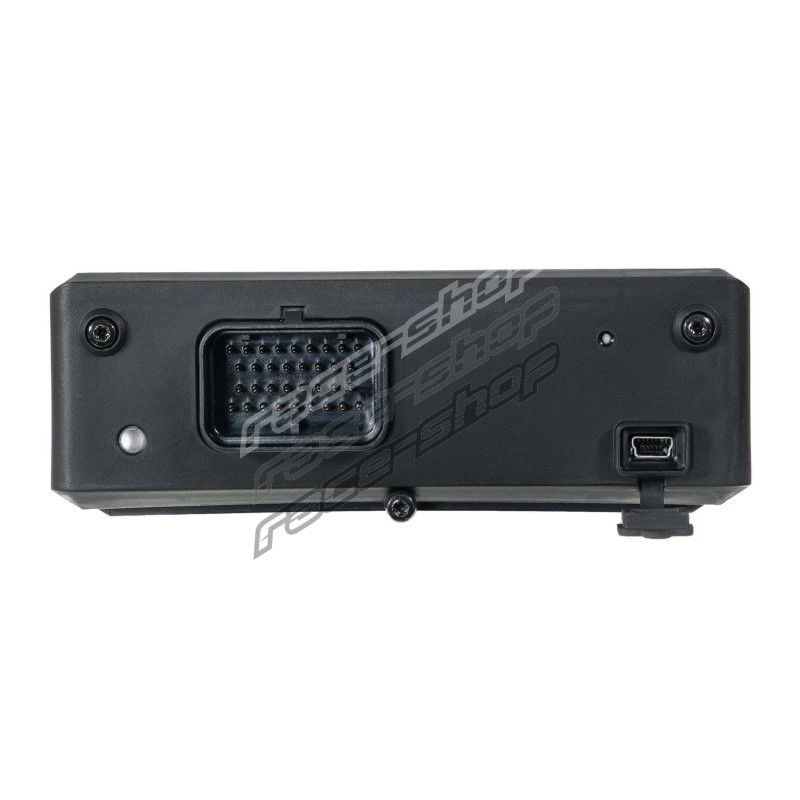

Konektor

• Superseal 4 rady 34 pozícií
• Katalógové číslo 4-1437290-0
