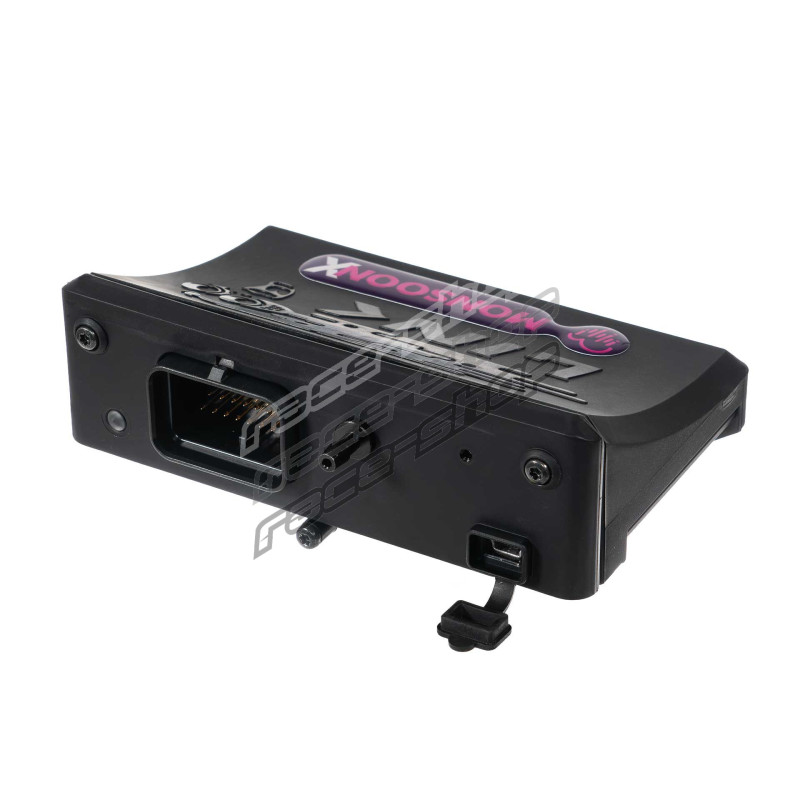

Link G4X MonsoonX riadiaca jednotka

MonsoonX zdieľa rovnakú šampionátmi overenú architektúru G4X ako zvyšok radu G4X a prináša rovnaký osvedčený zážitok z ladenia a spoľahlivosť, ktorej dôverujú nadšenci aj profesionálni ladiči po celom svete.

MonsoonX má rovnaký procesor, firmvér, softvér a štandardnú výbavu funkcií G4X ako celý rad G4X. Funkcie zahŕňajú CAN zbernicu, Flex Fuel, flexibilné obmedzovače ochrany motora, ovládanie CAN klávesnicou, riadenie plniaceho tlaku v otvorenej aj uzavretej slučke, dvojitú lambda reguláciu v uzavretej slučke, riadenie VVT, integrovaný osciloskop snímacích signálov (Trigger Oscilloscope), kompatibilitu s aftermarket displejmi a 512MB integrovanej pamäte na záznam dát. Obsahuje tiež integrovaný MAP senzor.

MonsoonX nadväzuje na možnosti AtomX a pridáva ďalšie pomocné výstupy, digitálne a analógové vstupy spolu s pokročilými funkciami ladenia a motoršportu. V závislosti od vašich požiadaviek na I/O umožňujú funkcie ako Launch Control, Anti-Lag, riadenie radenia, riadenie radenia pádlami a riadenie VVT nakonfigurovať ECU presne podľa potrieb vášho projektu.

MonsoonX je ideálnym riešením pre atmosférické aj turbom preplňované motory, ktoré vyžadujú niektoré pokročilé funkcie ladenia a motoršportu bez nutnosti prejsť na niektorú z vyšších riadiacich jednotiek Link.

Poznámka: MonsoonX zvládne ktorúkoľvek z vyššie uvedených funkcií, ale nie všetky naraz. Počet funkcií, ktoré môžete používať, závisí od toho, koľko z obmedzeného počtu vstupov a výstupov jednotlivé funkcie potrebujú.

Podporované modely

MonsoonX dokáže riadiť až 2 rotory alebo 4 valce so sekvenčným vstrekovaním a priamym zapaľovaním.

MonsoonX spája všetky štandardné funkcie G4X s výberom pokročilých funkcií ladenia a motoršportu vrátane:

Funkcie ECU

• Integrovaný MAP senzor
• 8 vlastných matematických blokov s 30 znakmi
• Flex Fuel
• Osciloskop snímacích signálov (Trigger Oscilloscope)
• Flexibilné obmedzovače ochrany motora
• Ovládanie CAN klávesnicou
• Riadenie VVT
• Riadenie plniaceho tlaku v otvorenej slučke
• Riadenie plniaceho tlaku v uzavretej slučke
• Integrované riadenie lambda sondy
• Dvojitá lambda regulácia v uzavretej slučke
• Kompatibilná so všetkými poprednými aftermarket displejmi cez CAN alebo sériový dátový tok.
• 512 megabajtov internej pamäte na záznam dát

Motoršportové funkcie

• Launch Control
• Anti-Lag
• Riadenie radenia
• Riadenie radenia pádlami
• Poznámka: MonsoonX zvládne ktorúkoľvek z vyššie uvedených funkcií, ale nie všetky naraz. Počet funkcií, ktoré môžete používať, závisí od toho, koľko z obmedzeného počtu vstupov a výstupov jednotlivé funkcie potrebujú.

Špecifikácie

MonsoonX spája všetky základné parametre AtomX s ďalšími I/O vrátane:

Výstupy

• 4 výstupy vstrekovačov
• 4 výstupy zapaľovania
• 6 pomocných výstupov
• Napájanie senzorov +5V
• Nepoužité výstupy vstrekovačov/zapaľovania možno použiť ako pomocné výstupy

Vstupy

• 4 digitálne vstupy
• 2 teplotné vstupy
• 4 analógové vstupy
• 2 snímacie vstupy (Trigger)
• 1 vstup pre senzor klepania
• Nepoužité teplotné a analógové vstupy možno použiť ako digitálne vstupy

Komunikácia

• 1 kanál CAN zbernice
• Mini-B USB pripojenie na ladenie

Záznam dát

• 512MB integrovanej pamäte na záznam dát
• Maximálna celková frekvencia záznamu 100kHz
• 250 kanálov záznamu

Rozmery produktu

• 95mm(L) x 130mm(W) x 45mm(H)
• 3.74in(L) x 5.12in(W) x 1.77in(H)

Hmotnosť produktu

• 220 gramov (7,76 unce)

Materiál

• Puzdro zo sklom plneného nylonu

Elektrické parametre

• Rozsah prevádzkového napätia: 6,5-24V
• Maximálne vstupné napätie: 36V
• Maximálny trvalý odber prúdu: 3A
• Prevádzkový prúd: 200mA

Rôzne

• Výrobná norma ISO 13485
• Rozsah teploty okolia -30 - 90°C

Obsah balenia

• Riadiaca jednotka MonsoonX G4X
• Stručný návod na rýchly štart
• Montážny držiak
• USB ladiaci kábel
• Nálepky LinkECU

Konektor

• Superseal 4 rady 34 pozícií
• Katalógové číslo 4-1437290-0
