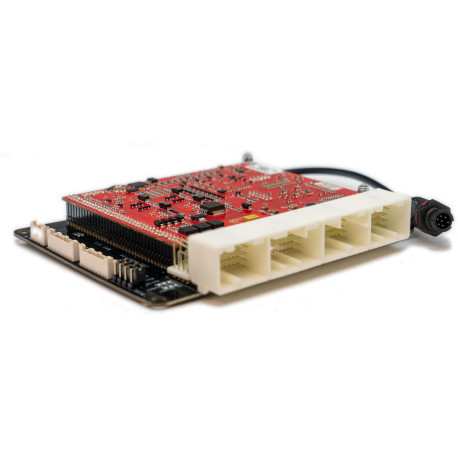

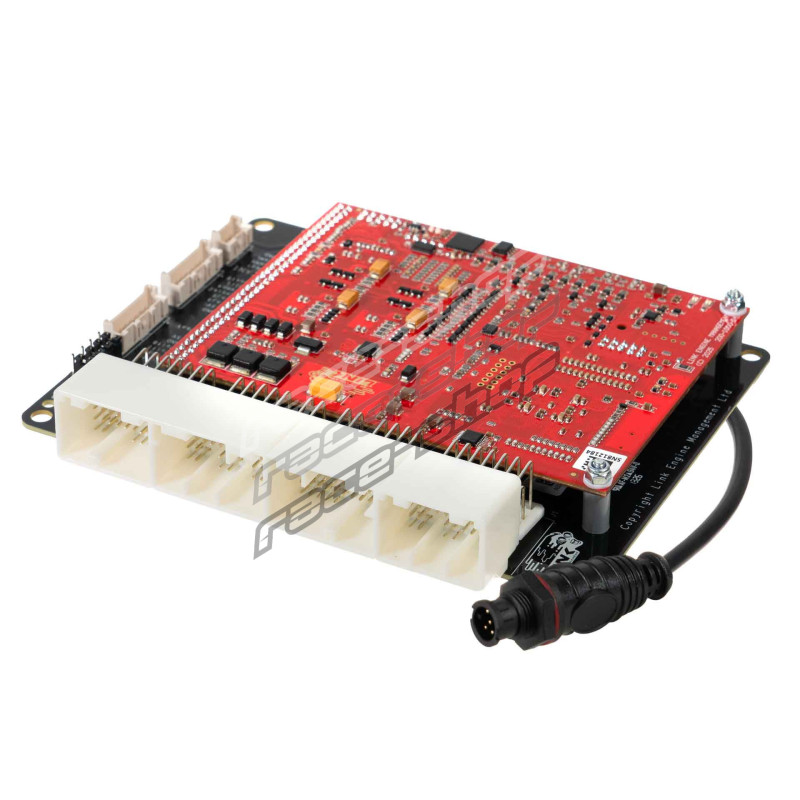

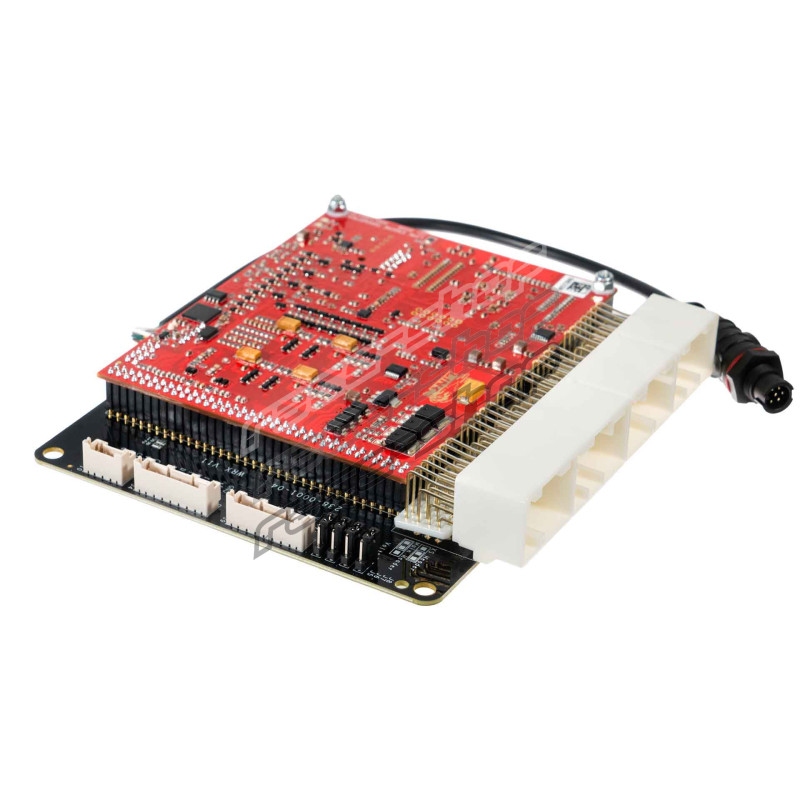

WRXLink V11 - WRX11X

WRX11X je navrhnutá na mieru pre Subaru WRX Version 11 a montuje sa priamo na miesto továrenskej ECU s využitím továrenských úchytov, pôvodnej kabeláže a konektorov. Žiadne prepájanie, žiadne adaptérové kabeláže, žiadne kompromisy. Zachováva všetky továrenské funkcie, zabezpečuje bezproblémovú integráciu s OEM systémami a obsahuje štartovaciu mapu, aby ste vozidlo rýchlo uviedli do chodu. Podporuje väčšinu továrenských funkcií vrátane DCCD, asistenta rozjazdu do kopca, SI drive, tempomatu, riadenia vačiek a ABS. Výsledkom je čistá, jednoduchá a spoľahlivá inštalácia so zachovaním sériového vzhľadu.

Plug-in riadiace jednotky Link G4X majú rovnaký procesor, firmvér, softvér a štandardnú výbavu funkcií G4X ako celý rad G4X. Funkcie zahŕňajú dvojitú zbernicu CAN, Flex Fuel, flexibilné obmedzovače ochrany motora, ovládanie CAN klávesnicou, riadenie plniaceho tlaku v otvorenej aj uzavretej slučke, dvojitú lambda reguláciu v uzavretej slučke, riadenie VVT, integrovaný osciloskop snímacích signálov (Trigger Oscilloscope), kompatibilitu s aftermarket displejmi, priame riadenie automatickej prevodovky a 512MB internej pamäte na záznam dát.

Vďaka šampionátmi overenej platforme Link G4X podporuje WRX11X aj pokročilé funkcie ladenia a motoršportu vrátane riadenia nitra, Launch Control, Anti-lag, tempomatu, kontroly trakcie, pretekárskeho časovača a riadenia výkonu (Power Management), riadenia radenia a riadenia radenia pádlami.

Plug-in riadiaca jednotka Link je ideálnym riešením, ak je dostupná pre vaše vozidlo a kabeláž je v dobrom stave – poskytuje moderné riadenie motora bez zložitosti Wire-in inštalácie.

Podporované modely

WRX11X je navrhnutá pre nasledujúce aplikácie:

Subaru WRX a WRX STI s kódmi karosérie GR/GV/GH/GE pre trhy JDM/AUDM/SADM/EURO, s preplňovanými motormi EJ20 alebo EJ25, z rokov 2007-2014.

Subaru WRX USDM, ktoré majú bežné medzinárodné rozloženie pinov ECU Denso, z rokov 2008-2010.

Subaru WRX STI s kódmi karosérie VAB/VAF pre trhy JDM/AUDM/SADM/EURO, s preplňovanými motormi EJ20 alebo EJ25, z rokov 2015-2021.

Úplný zoznam podporovaných modelov WRX nájdete v dokumente WRX11X Models Supported.

Dôležité

Pred kúpou si, prosím, overte, či váš konektor zodpovedá konektoru na uvedenej fotografii.

Táto ECU funguje len s manuálnou prevodovkou.

Dôrazne sa odporúča senzor teploty vzduchu.

Podporovaná je väčšina továrenských funkcií.

Táto ECU má integrované riadenie elektronickej škrtiacej klapky E-Throttle (Drive-by-Wire).

Pri niektorých modeloch môže kontrolka zabezpečenia/imobilizéra zostať svietiť.

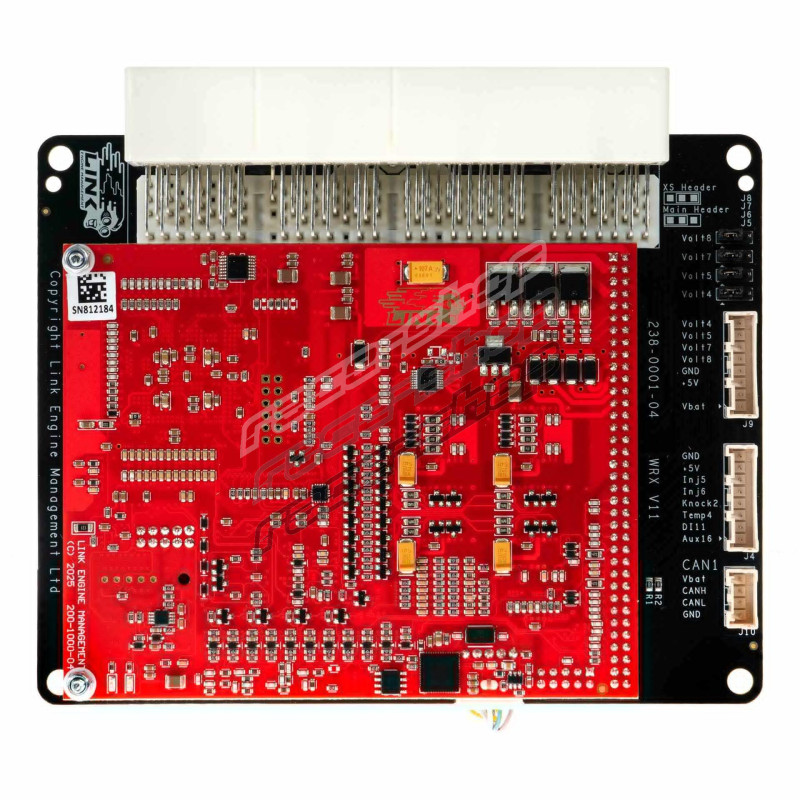

Táto Plug-in jednotka má nový 4-pinový napájaný CAN konektor a na CAN pripojenie nemôže používať starý kábel CANPCB. Na pripojenie CAN zariadení použite kábel CANJST4 (Link PN 101-0198). Tento nový 4-pinový port a kábel poskytujú nielen CAN pripojenie, ale aj chránené 12V napájanie a zem na napájanie CAN zariadení. Napájanie je chránené samoobnovovacou poistkou dimenzovanou na trvalý prúd 3A.

Plug-in riadiace jednotky majú všetky štandardné funkcie G4X spolu s pokročilými funkciami ladenia a motoršportu vrátane:

Funkcie ECU

• Dvojitá CAN zbernica
• Riadenie elektronickej škrtiacej klapky (E-throttle)
• Flex Fuel
• Osciloskop snímacích signálov (Trigger Oscilloscope)
• 3-osový akcelerometer
• Voliteľné pull-up rezistory teplotných vstupov
• Flexibilné obmedzovače ochrany motora
• Ovládanie CAN klávesnicou
• Riadenie VVT
• Riadenie plniaceho tlaku v otvorenej slučke
• Riadenie plniaceho tlaku v uzavretej slučke
• Dvojitá lambda regulácia v uzavretej slučke
• Priame riadenie automatickej prevodovky
• Kompatibilné so všetkými poprednými aftermarket displejmi cez CAN alebo sériový dátový tok
• 512 megabajtov internej pamäte na záznam dát

Motoršportové funkcie

• Riadenie nitra
• Launch Control
• Anti-lag
• Tempomat
• Kontrola trakcie
• Pretekársky časovač a riadenie výkonu (Power Management)
• Riadenie radenia
• Riadenie radenia pádlami

Špecifikácie

Plug-in riadiace jednotky spájajú všetky prémiové parametre G4X so skutočným plug-and-play pohodlím, vrátane:

Vstupy a výstupy

• Úplný zoznam vstupov a výstupov nájdete v inštalačnom návode WRX11X

Komunikácia

• 2 kanály CAN zbernice
• LTW 6-pinové USB pripojenie na ladenie

Rozmery produktu

• 140mm(L)x160mm(W)x30mm(H)
• 5.51in(L)x6.30in(W)x1.18in(H)

Hmotnosť produktu

• 240 gramov (8,47 unce)

Elektrické parametre

• Rozsah prevádzkového napätia: 6,5-24V
• Maximálne vstupné napätie: 36V
• Maximálny trvalý odber prúdu: 8,5A

Obsah balenia

• G4X Subaru WRX11 Plug-in riadiaca jednotka
• Antistatický náramok

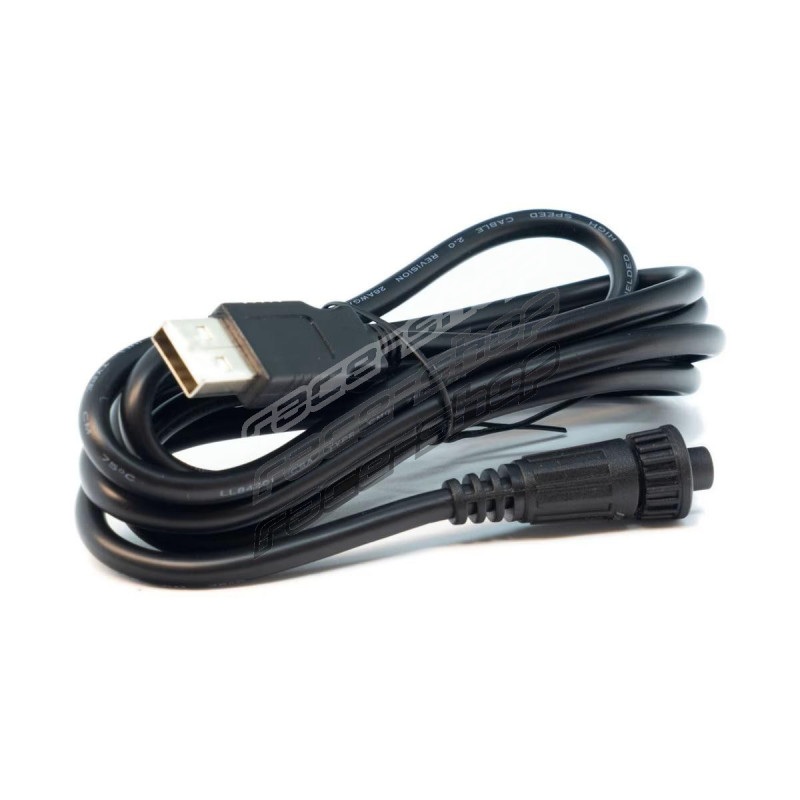

• USB ladiaci kábel - ECU na USB
• Nálepky Link
• Karta s návodom Plug-in
• Registračná karta produktu
