Link kabeláž B krátka (0LB)

Kvalitná, vopred zostavená kabeláž pre vlastné inštalácie s kompatibilnými Wire-in riadiacimi jednotkami Link. Označuje sa aj ako káblový zväzok alebo flying lead – na jednom konci je zakončená konektorom SUPERSEAL 1.0 a na druhom konci je bez zakončenia. Kabeláž Link B s dĺžkou 0,4 m predstavuje pohodlný a cenovo výhodný základ profesionálnej inštalácie ECU bez času, náradia a nákladov potrebných na vlastné osadenie konektora ECU.

Ideálna pre prepojovacie káblové zväzky a adaptéry. Vďaka dĺžke 0,4 m je táto kabeláž obzvlášť vhodná pre prepojovacie zväzky, konverzie ECU, adaptéry a ďalšie aplikácie, kde nie je potrebná kabeláž v plnej dĺžke.

Hoci je navrhnutá pre kompatibilné Wire-in riadiace jednotky Link, jej použitie nie je obmedzené len na aplikácie s ECU Link. Možno ju použiť aj pri vlastných projektoch kabeláže, ktoré vyžadujú rovnaký konektor TE Connectivity SUPERSEAL 1.0 a kompatibilné rozloženie pinov.

Upozornenie: Wire-in riadiace jednotky Link, ktoré používajú dva konektory ECU, vyžadujú kabeláž A aj kabeláž B. Kabeláž A 0,4 sa predáva samostatne (PN 101-0002).

Podporované modely

Link G4X Storm (potrebná aj kabeláž A)

Link G4X a G4+ Fury (potrebná aj kabeláž A)

Link G4X, G4+ a G4 Xtreme (potrebná aj kabeláž A)

Link G4+ Thunder (Poznámka: môže byť potrebná aj kabeláž A a sady konektorov C a D)

Link G4+ Storm Black (potrebná aj kabeláž A) - Poznámka: kabeláž B nie je potrebná pre staršie modely Silver alebo Blue G4 či G4+ Storm

Vipec V88 (potrebná aj kabeláž A)

Vipec i88 (potrebná aj kabeláž A)

Upozornenia

Nehodí sa pre staršie Atom G4 (pred G4+).

Táto kabeláž je k dispozícii aj v dĺžkach 2,5 m a 5 m.

Všetky vodiče sú farebne označené v súlade s návodmi Link Wire-In. Všetky pozície sú osadené.

Špecifikácie

Kabeláže Link používajú vodiče 0,75mm2 pre 2 červené vodiče (pin A5 & B5) a 4 čierne silové zeme (A25,A34,B25,B34). Všetky ostatné vodiče majú prierez 0,5mm2.

Rozmery produktu

• 400mm(L)x40mm(W)x30mm(H)
• 15.75in(L)x1.57in(W)x1.18in(H)

Hmotnosť produktu

• 140 gramov (4,94 unce)

Elektrické parametre

• Rozsah prevádzkového napätia: 0-24V
• Maximálne vstupné napätie: 60V
• Maximálny trvalý odber prúdu: 5A & 14A
• Prierezy vodičov: 20AWG/0,5mm2 & 19AWG/0,75mm2

Obsah balenia

• Kabeláž B, kábel 400mm

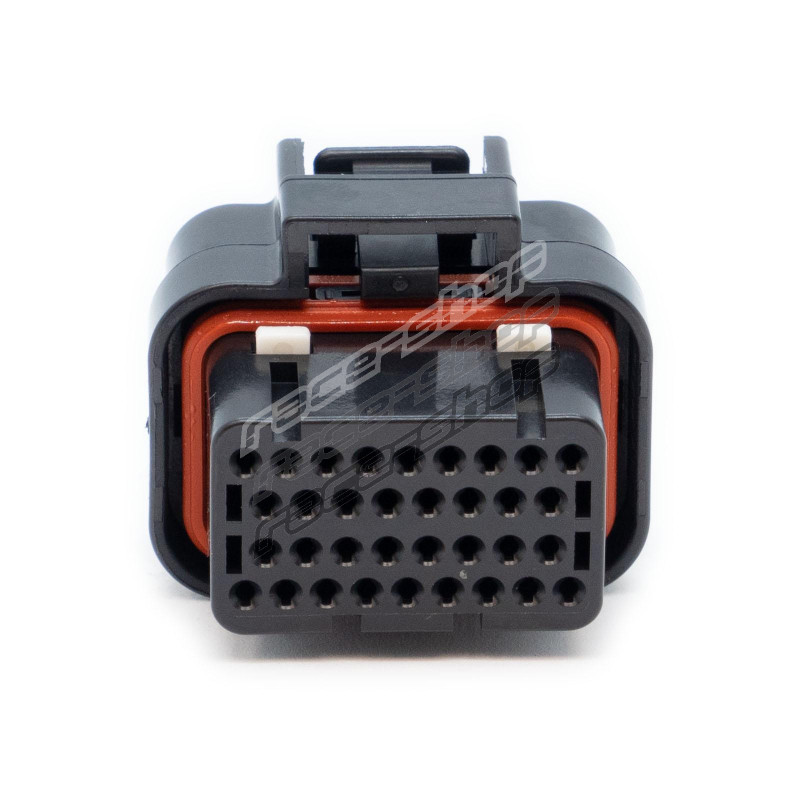

Konektor

• Link A SUPERSEAL 1.0
