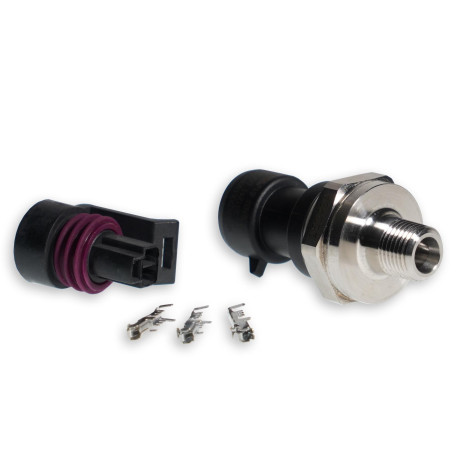

Link MIPS 150PSI senzor tlaku 1/8 NPT

Senzor tlaku Link MIPS 150 PSI je tlakový prevodník s oddeleným médiom navrhnutý na presné a spoľahlivé meranie tlaku v náročnom automobilovom prostredí. Vďaka robustnej konštrukcii z nerezovej ocele a kompaktnému prevedeniu je ideálny na sledovanie tlaku paliva, oleja, chladiacej kvapaliny a ďalších kompatibilných kvapalín v motoršportových a výkonových aplikáciách.

Podporované modely

Všetky riadiace jednotky Link.

Iné aftermarket riadiace jednotky s analógovými vstupmi pre senzor tlaku.

Upozornenia

Vyžaduje regulované 5 V napájanie senzorov z ECU. Pri inštalácii použite vhodný závitový tesniaci prostriedok pre danú aplikáciu. Uistite sa, že tlakový rozsah senzora zodpovedá sledovanému systému.

Vlastnosti:

• Kvalitný senzor Honeywell, robustná konštrukcia z nerezovej ocele

• 1/8 NPT, šesťhran 22mm

• Obsahuje sadu konektora (3-pin Metri-Pack 150)

• Dimenzovaný od -40ºC do 125ºC

• Napájanie 5V (4,75V až 5,25V)

• Výstupné napätie 0,5V až 4,5V

• Vhodný na použitie s olejom, benzínom, etanolom, naftou, chladiacou kvapalinou, vodou.

Špecifikácie

Hlavné vlastnosti

Senzor tlaku Link MIPS 150 PSI má nasledujúce špecifikácie:

• Originálny senzor tlaku Honeywell série MIP.
• Rozsah tlaku: 0 až 150 psi.
• Vonkajší závit 1/8"-27 NPT.
• Konštrukcia z nerezovej ocele.
• Snímací prvok s oddeleným médiom.
• Ratiometrický analógový výstup 0,5 V až 4,5 V.
• Prevádzková teplota: -40°C až +125°C.
• Dodáva sa so sadou konektora Metri-Pack 150.

Rozmery produktu

• 45mm(L)x25mm(W)x25mm(H)
• 1.77in(L)x0.98in(W)x0.98in(H)

Hmotnosť produktu

• 25 gramov (0,88 unce)

Elektrické parametre

• Rozsah prevádzkového napätia: 4,75-5,25V
• Maximálne vstupné napätie: 40V
• Maximálny trvalý odber prúdu: 7,5mA

Obsah balenia

• Senzor tlaku MIPS 150PSI
• Sada 3-pinového konektora Metri-Pack 150
• Tlačený návod k príslušenstvu

Názov kalibrácie v PCLink

• "1000 kPa (150 PSI) TI Sensor"

Surové kalibračné údaje

• 0,5V = 0kPa, 4,5V = 1034,21kPa

Konektor

• Sada 3-pinového konektora Metri-Pack 150 (PN 101-0130)
