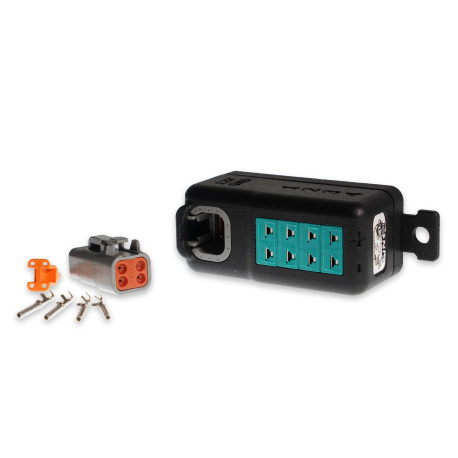

Link TCC04 4-kanálový modul EGT na CAN

TCC04 je ideálny na sledovanie teploty výfukových plynov jednotlivých valcov, no dá sa použiť aj na rad ďalších meraní teploty vrátane teploty pred a za medzichladičom, na skrini turbodúchadla, hlave valcov, teploty chladiacej kvapaliny a oleja. Sledovanie EGT jednotlivých valcov umožňuje odhaliť teplotné rozdiely medzi valcami a využiť údaje pri ladení, korekcii jednotlivých valcov a v stratégiách ochrany motora.

Každý z štyroch vstupov typu K má kompenzáciu studeného spoja a údaje o teplote sa prenášajú priamo cez CAN do ECU. Modul sa pripája cez štvorpinový konektor DTM so štandardným rozložením CAN pinov Link a je vopred nakonfigurovaný na integráciu s ECU Link.

Vďaka integrovanému bezdrôtovému pripojeniu možno TCC04 konfigurovať a aktualizovať zo smartfónu alebo PC a zároveň sledovať aktuálne hodnoty teploty a stav termočlánkov.

Podporované modely

Všetky riadiace jednotky Link s podporou CAN zbernice.

4 x vstup typu K s kompenzáciou studeného spoja.

Štvorpinový konektor DTM & miniatúrne K-zásuvky.

Pripojenie k ECU cez CAN zbernicu (vopred nakonfigurované pre ECU Link).

Rozsah merania od 0 do 1250°C (32 až 2282°F) s rozlíšením 0,25°C.

Detekcia skratu na zem alebo nepripojeného termočlánku typu K.

Štandardný konektor mini termočlánku typu K.

Úplná konfigurácia a monitorovanie bezdrôtovo.

Nastaviteľná vzorkovacia frekvencia do 100Hz.

Špecifikácie

Návod na nastavenie a inštaláciu TCC

Hlavné vlastnosti

• Rozloženie pinov DTM 4 CAN (podporuje schému CAN pinov Link a rad CAN káblov)
• Pin 1: 12V
• Pin 2: zem
• Pin 3: CAN Low
• Pin 4: CAN High
• Presnosť: odchýlka maximálne 2%

Možnosti konfigurácie

Modul možno konfigurovať bezdrôtovo:

• Rýchlosť CAN: 125kbps, 250kbps, 500kbps, 1Mbps.
• Emulácia: štandardná, všetky hlavné aftermarket moduly EGT/termočlánok na CAN.
• Zmena štandardného ID na CAN zbernici.
• Zmena Big/Little Endian.

Rozmery produktu

• 100mm(L)x35mm(W)x35mm(H)
• 3.94in(L)x1.38in(W)x1.38in(H)

Hmotnosť produktu

• 75 gramov (2,65 unce)

Elektrické parametre

• Rozsah prevádzkového napätia: 12V

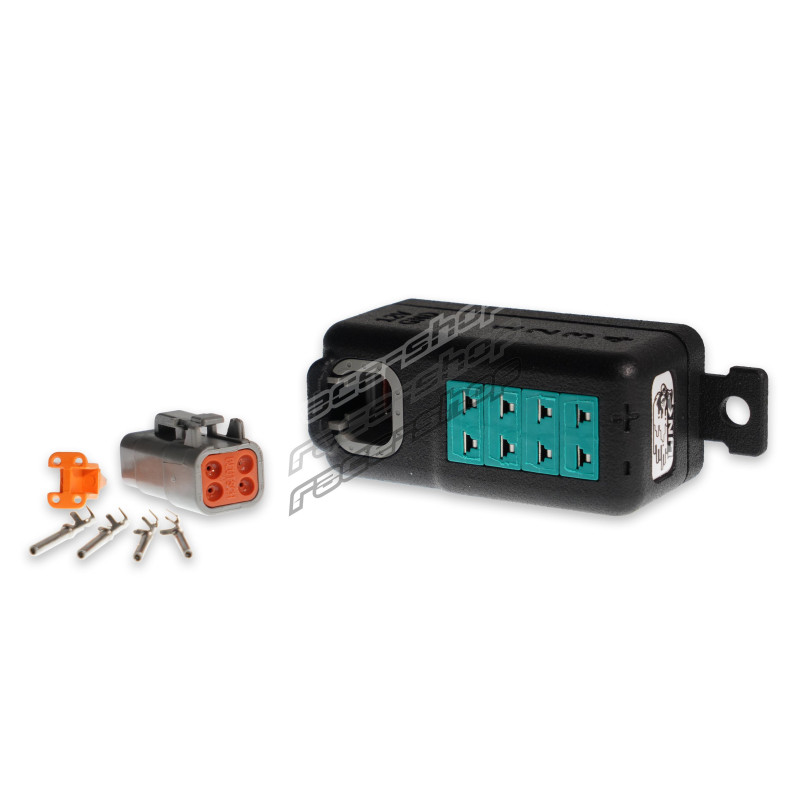

Obsah balenia

• 1 x 4-kanálový CAN EGT modul - verzia na mieru pre Link
• 1 x sada protikusu konektora DTM4
• 2 x nálepky Link

Názov kalibrácie v PCLink

• Na nastavenie Link TCCXX v PCLink je potrebné použiť dodaný súbor LCS. Najprv otvorte dialóg CAN Setup, nastavte požadovaný Receive User Stream a nastavte ID tak, aby zodpovedalo CAN ID nastavenému v zariadení TCCXX.
• Pri použití TCC08 je potrebné nastaviť druhý Receive User Stream s CAN ID o jedno vyšším, než má prvý, na príjem hodnôt EGT 5-8.
• Prejdite na kartu Streams a vyberte príslušný stream. Zvoľte Load Stream a potom vyberte správny stream pre vaše zariadenie.
• Úplné pokyny na nastavenie nájdete v sekcii podpory, na ktorú odkazujeme nižšie.
