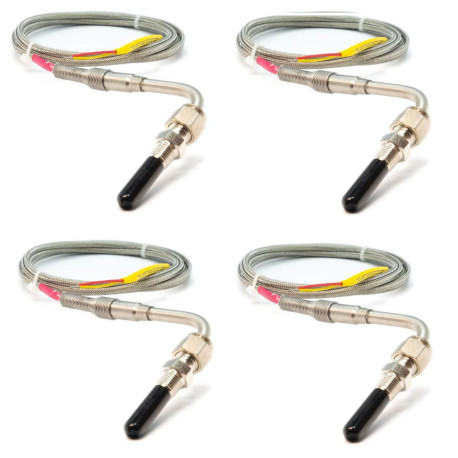

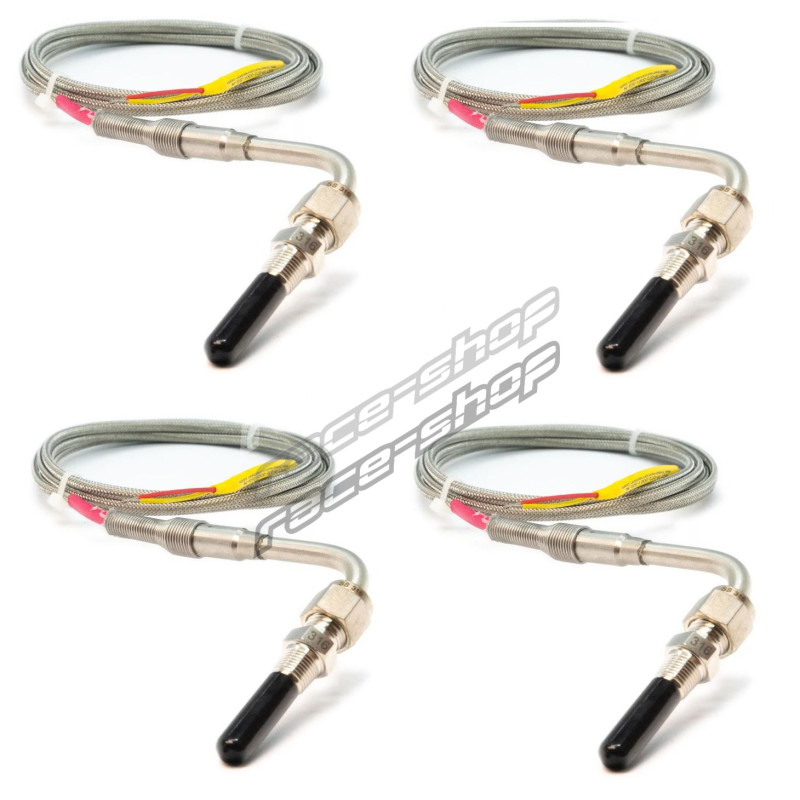

Link balík 4 x sonda teploty výfukových plynov (EGT)

Tento balík obsahuje štyri sondy EGT.

• Sonda s termočlánkom typu K
• Odkrytý snímací spoj pre najrýchlejšiu odozvu
• Obsahuje nastaviteľnú kompresnú koncovku z nerezovej ocele 316
• Vodiče chránené nerezovou oceľou
• Navrhnutá pre extrémne prostredie motorových skúšobní & pretekov

Špecifikácie

Typ termočlánku: K

Rozsah: -148 až 2372°F (-100 až 1300°C)

Presnosť: +/-0,4% z nameranej hodnoty alebo približne +/- 1,1°C (Special Limits of Error)

Priemer sondy: 1/4 palca (0,250 palca) (6,35 mm)

Snímací spoj: odkrytý, neuzemnený

Čas odozvy*: 150 mS

*Časová konštanta: definovaná ako čas potrebný na dosiahnutie 63,2% okamžitej zmeny teploty

Na priblíženie sa k 100% hodnoty skokovej zmeny je potrebných päť časových konštánt

Materiál vonkajšieho plášťa: Inconel, teplota tavenia 2550°F (1400°C)

Kábel: oplet z nerezovej ocele na lankových vodičoch s izoláciou Teflon™, 20 gauge. Dĺžka 6ft / 1,8m.

Kompresná koncovka: nerezová oceľ 316, nastaviteľná, vonkajší závit 1/8 palca –27 NPT

Zapojenie:

+ = žltý

– = červený
