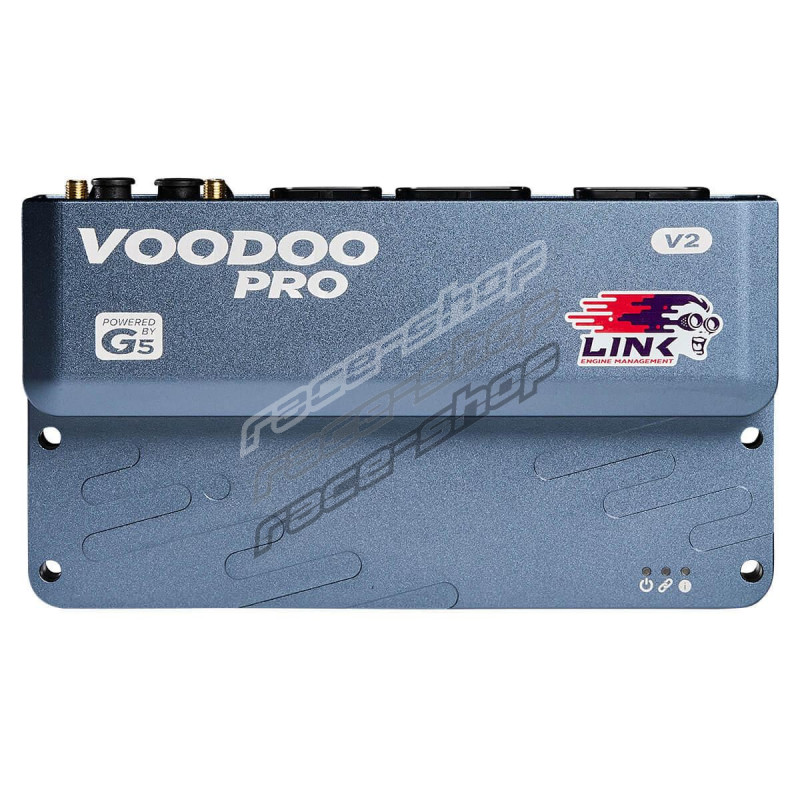

Link G5 Voodoo Pro

S 12 výstupmi vstrekovačov, 8 výstupmi zapaľovania a 4 viacúčelovými výstupmi (vstrekovač, zapaľovanie, aux) (spolu 24) zvládne G5 Voodoo Pro až:

· 12 valcov s nepriamym alebo priamym vstrekovaním a priamym zapaľovaním, alebo

· 8 valcov so stupňovitým priamym/nepriamym vstrekovaním a priamym zapaľovaním.

Podporovaný počet valcov závisí od typu a počtu použitých palivových čerpadiel.

G5 Voodoo Pro funguje v rôznych vozidlách; ohľadom vášho konkrétneho projektu sa, prosím, obráťte na predajcu LinkECU alebo technickú podporu.

V balení:

· Riadiaca jednotka G5 Voodoo Pro

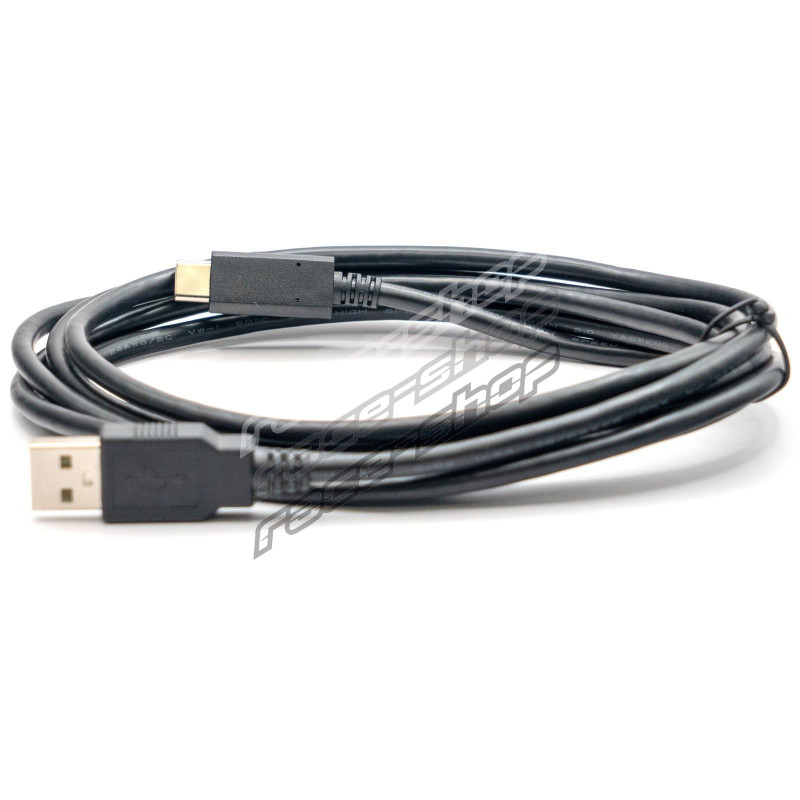

· USB-C prepojovací kábel

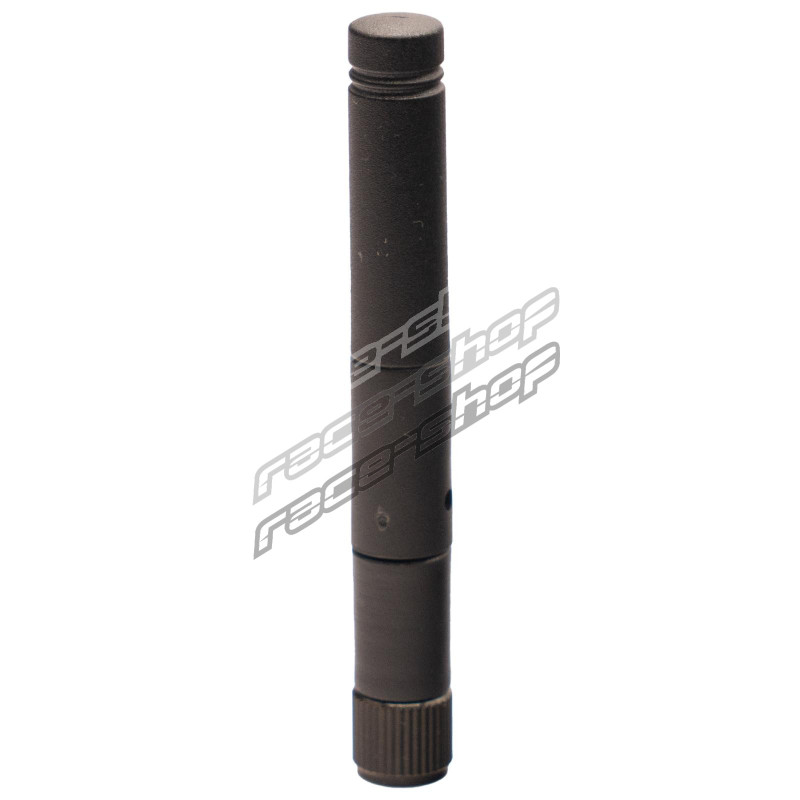

· Wi-Fi anténa

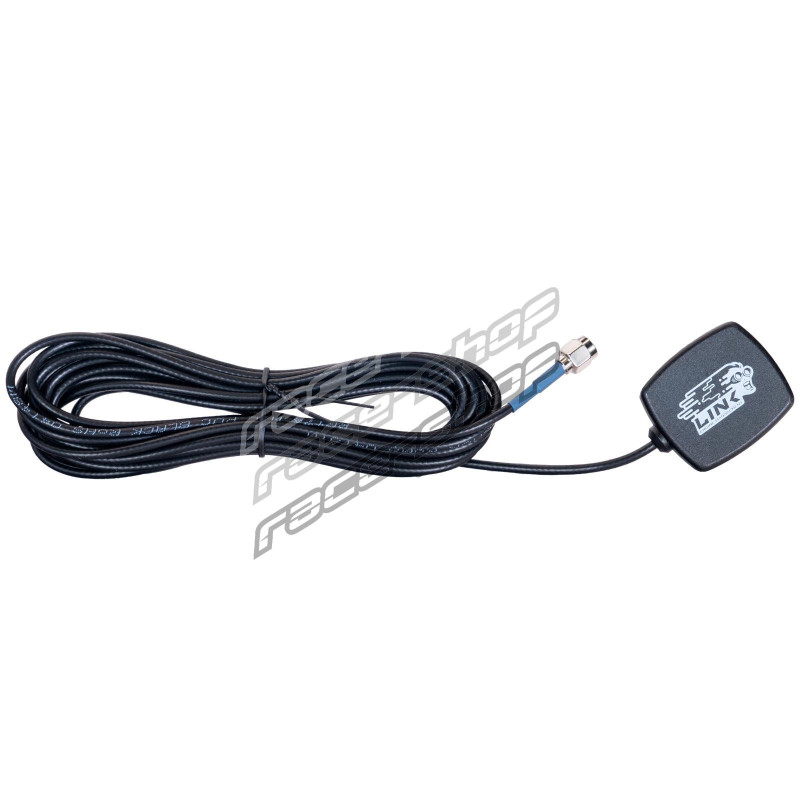

· 4m GPS anténa (magnetická alebo lepiaca montáž)

· Protiprachové krytky USB-C a SMA

· Stručný návod (A5)

· Tabuľka I/O pre inštalatéra (A3)

· Montážne skrutky

· Nálepky Link

· 12 výstupov vstrekovačov, 8 výstupov zapaľovania a 4 viacúčelové výstupy (vstrekovač, zapaľovanie, aux) (spolu 24)

· Cenovo výhodné riešenie overeného riadenia priameho vstrekovania (DI) až na 12 výstupoch vstrekovačov (s použitím externého OEM alebo aftermarket budiaceho modulu - viac informácií o práci s DI tu) https://kb.linkecu.com/di-kb/latest/working-with-direct-injection

· Integrované Wi-Fi s pripojením PC Link v reálnom čase

· Integrovaný globálny polohový systém (GPS) až 50Hz

· Integrovaný Ethernet – najrýchlejší a najstabilnejší spôsob prezerania či sťahovania záznamov dát, kalibrácie a ladenia ECU.

· Vysoko prispôsobiteľné IO, teraz s ôsmimi pinmi ADIO.

· Dva integrované digitálne regulátory širokopásmovej lambda sondy LSU 4.9.

· Dva integrované H-mostíky, ktoré podporujú napríklad elektronickú škrtiacu klapku E-Throttle (Drive by Wire) a elektronické wastegate (E-Wastegate) s nízkym výkonom.

· 1GB integrovanej pamäte na záznam dát.

· Všetky ladenia G4X a G5 sú kompatibilné s G5 Voodoo Pro.

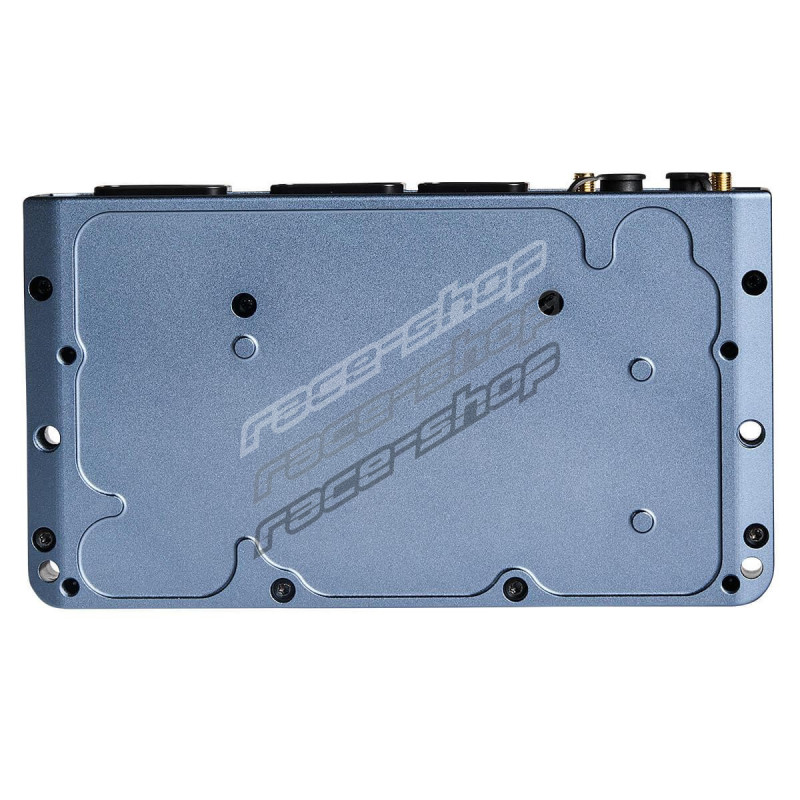

· CNC puzdro, utesnené.

Špecifikácie

Výstupy

· 12 výstupov vstrekovačov

· 8 výstupov zapaľovania

· 4 dvojúčelové výstupy vstrekovač/zapaľovanie

· 6 pomocných výstupov

· Napájanie senzorov +5V

· Akékoľvek nepoužité piny vstrekovačov/zapaľovania možno použiť ako pomocné piny

· Všetky piny zapaľovania a pomocné piny sú chránené proti spätným napäťovým špičkám (fly back).

Vstupy

· 10 digitálnych vstupov

· 4 teplotné vstupy

· 14 analógových vstupov

· 2 snímacie vstupy (Trigger)

· 2 vstupy pre senzory klepania

Vstupy/výstupy

· 8 dvojúčelových pinov ADIO

Komunikácia

· USB-C (kábel v balení)

· Pripojte sa priamo k ECU cez integrovaný Wi-Fi prístupový bod alebo ju pridajte do existujúcej siete (anténa v balení)

· Dvojitý CAN (CAN 1 na CAN konektore, CAN 2 na konektore E)

· GPS (anténa v balení)

· Ethernet s podporou sériového zapojenia (daisy chain)

Rozmery & hmotnosť

· Hĺbka: 109,2 mm (4,3 palca)

· Šírka: 193,5 mm (7,6 palca)

· Max. výška: 45,0 mm (1,8 palca)

· Hmotnosť: 768g (27 uncí)

Konektivita

G5 Voodoo Pro podporuje nasledujúce komunikačné štandardy:

· USB-C

· Wi-Fi

· CAN

· GPS

· Ethernet

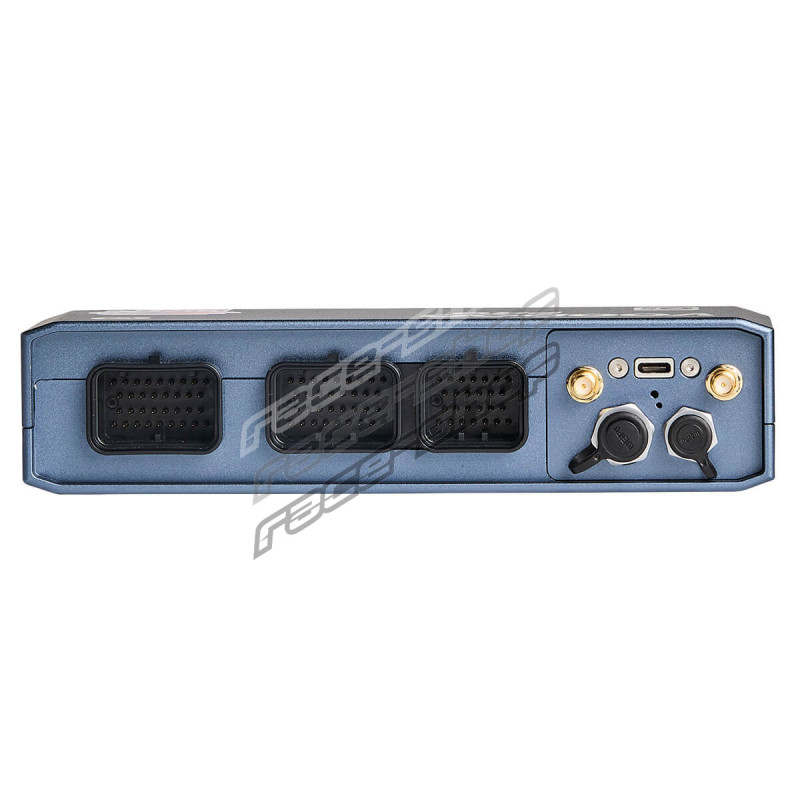

G5 Voodoo Pro používa konektory Superseal A, B & E. Konektory A & B majú rozloženie pinov veľmi blízke platformám G4X a G5 Voodoo Neo.

K ECU sa teraz môžete pripojiť štandardným USB-C káblom alebo alternatívne cez Wi-Fi či Ethernet.

GPS pripojenie aktivujete jednoduchým pridaním GPS antény.
