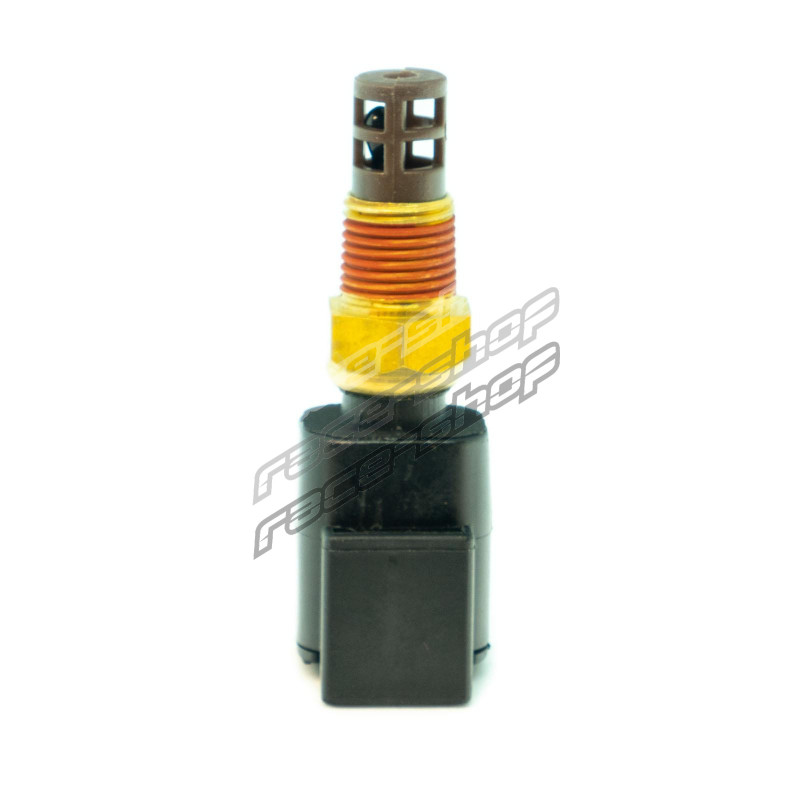

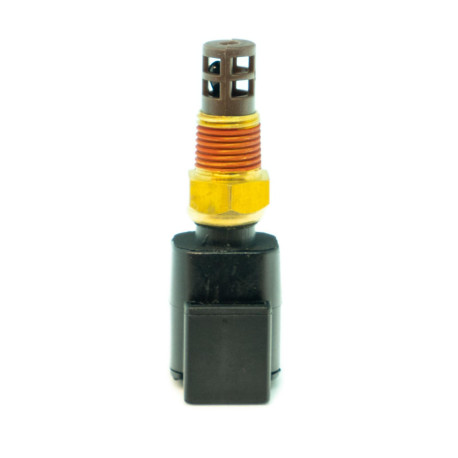

Link senzor teploty vzduchu (IAT1-8)

Podporované modely

Všetky riadiace jednotky Link.

Iné aftermarket riadiace jednotky podporujúce NTC teplotné senzory.

Špecifikácie

Hlavné vlastnosti

Senzor teploty vzduchu Link má nasledujúce špecifikácie:

• NTC termistorový teplotný senzor.
• Závit 1/8" NPT.
• Dvojvodičový senzor.
• Kompaktné kovové telo.
• Navrhnutý na meranie teploty nasávaného vzduchu.
• Pripojenia signálu a zeme senzora.

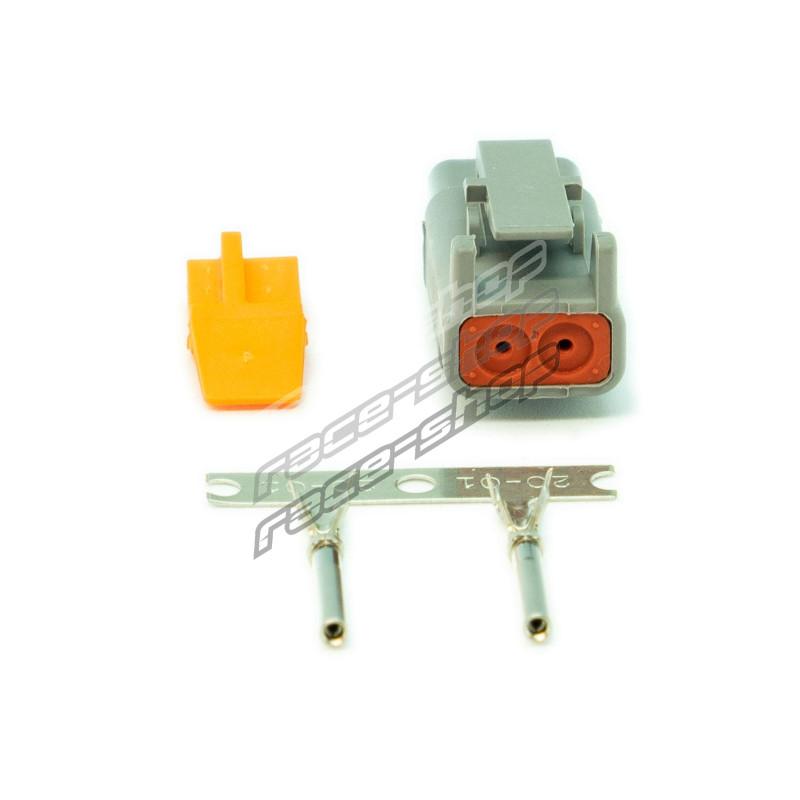

• Dodáva sa so sadou 2-pinového konektora Deutsch.

Rozmery produktu

• 30mm(L)x55mm(W)x30mm(H)
• 1.18in(L)x2.17in(W)x1.18in(H)

Hmotnosť produktu

• 5 gramov (0,18 unce)

Elektrické parametre

• Rozsah prevádzkového napätia: 5V

Obsah balenia

• Senzor teploty vzduchu 1/8 NPT
• Sada 2-pinového konektora Deutsch

Názov kalibrácie v PCLink

• "Link NTC1-8 & IAT1-8" ALEBO "Delphi AC IAT"

Surové kalibračné údaje

• -40°C: 65 500 ohm
• -30°C: 51 791 ohm
• -20°C: 28 146 ohm
• -10°C: 15 873 ohm
• 0°C: 9 256 ohm
• 10°C: 5 572 ohm
• 20°C: 3 457 ohm
• 30°C: 2 205 ohm
• 40°C: 1 443 ohm
• 50°C: 965 ohm
• 60°C: 660 ohm
• 70°C: 462 ohm
• 80°C: 329 ohm
• 90°C: 238 ohm
• 100°C: 175 ohm
• 110°C: 131 ohm
• 120°C: 99 ohm
• 130°C: 76 ohm
• 140°C: 59 ohm
• 150°C: 47 ohm

Konektor

• TE Connectivity Deutsch DTM 2-pin
• Sada 2-pinového konektora Deutsch 101-0131
