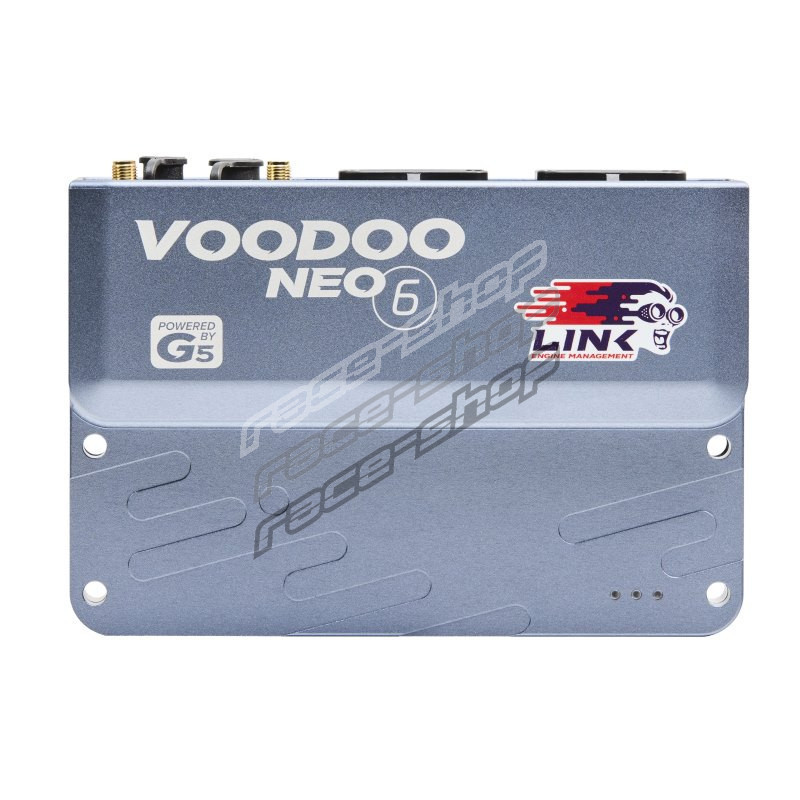

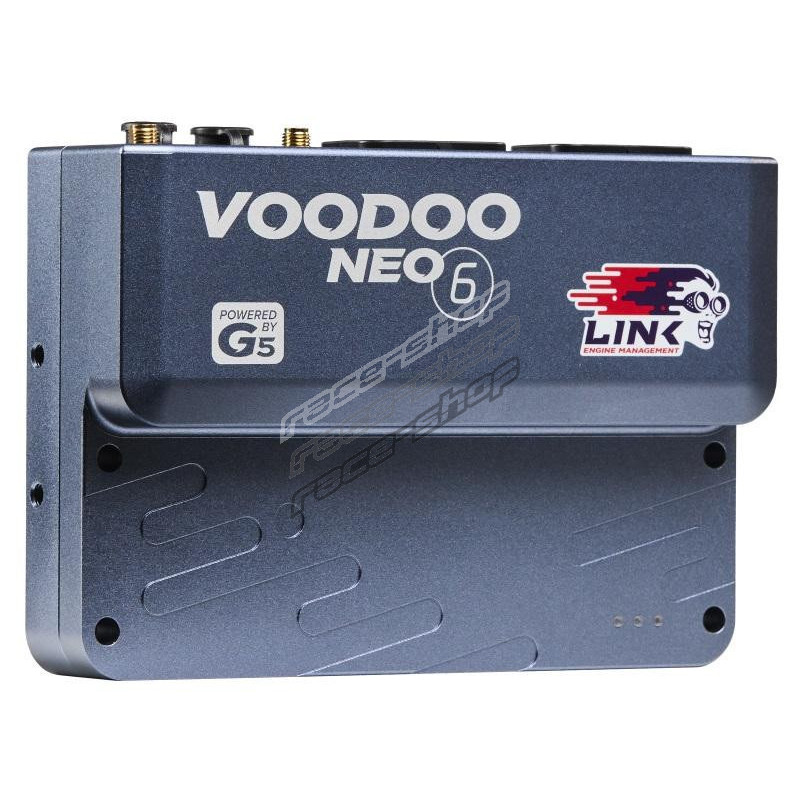

Link G5 Voodoo Neo 6

Riadenie motora novej generácie pre oveľa viac motorov.

8 valcov s nepriamym alebo priamym vstrekovaním a priamym zapaľovaním,

6 valcov so stupňovitým priamym/nepriamym vstrekovaním a priamym zapaľovaním

Riadiace jednotky G5 Voodoo sú ideálnou voľbou pre motoršport na profesionálnej úrovni.

G5 Voodoo Neo 6 funguje v rôznych vozidlách. Ohľadom vášho konkrétneho projektu sa, prosím, obráťte na predajcu LinkECU alebo technickú podporu.

V balení:

• Riadiaca jednotka G5 Voodoo Neo 6
• USB-C prepojovací kábel
• WiFi anténa
• 4m GPS anténa (magnetická alebo lepiaca montáž)
• Protiprachové krytky USB-C a SMA
• Stručný návod (A5)
• Tabuľka I/O pre inštalatéra (A3)
• Nálepky Link
• Nový komunikačný modul: až 10x rýchlejšie sťahovanie záznamov – z minút na sekundy – a vylepšené WiFi a GPS
• Integrovaný ethernet
• 1GB integrovanej pamäte na záznam dát v dátovom úložisku
• 1 integrovaná širokopásmová lambda regulácia
• CNC puzdro, utesnené
• Spolu 68 pinov (34-pinové konektory Superseal Link A a B)
• Podpora K-line
• Nový CAN konektor WEIPU, ktorý zabezpečuje napájanie pre CAN zbernicu.

Vysoko prispôsobiteľné IO s 2 typmi viacúčelových pinov:

• Piny ADIO a piny vstrekovač/digitálny vstup. Tieto piny môžu fungovať ako vstupy alebo výstupy.
• Môže sa napájať cez USB kábel, takže aktualizácie firmvéru a úvodné nastavenie ladenia pri PC sú hračkou.
• Beží na rovnakom vysoko uznávanom softvéri PC Link ako G4X, takže sa nemusíte učiť nový softvér. V tom istom softvéri môžete otvárať záznamy aj mapy G4X aj G5 (mapu G4X možno načítať aj do G5 Voodoo Pro)
• Viac možností montáže než kedykoľvek predtým – s priechodnými otvormi a závitovými montážnymi otvormi po stranách aj zospodu.
• Všetky NEO podporujú priame vstrekovanie vrátane stupňovitého nepriameho a priameho vstrekovania pri NEO 4 a 6.

Vyžaduje sady konektorov “A” & “B” (nie sú súčasťou balenia).

Špecifikácie

Vstupy/výstupy

Riadi až 8 valcov s nepriamym alebo priamym vstrekovaním a priamym zapaľovaním, alebo 6 valcov so stupňovitým priamym/nepriamym vstrekovaním, vďaka:

• 12 pinov vstrekovačov
• 8 pinov zapaľovania
• 6 pinov pomocných výstupov
• (4 piny vstrekovačov sú zdieľané so 4 pinmi DI. Každý pin môžete použiť buď na vstrekovanie, alebo na DI, nie na oboje súčasne.)
• 6 pinov ADIO
• Vysoko prispôsobiteľné IO s 2 typmi viacúčelových pinov: piny ADIO a piny vstrekovač/digitálny vstup. Tieto piny môžu fungovať ako vstupy alebo výstupy.
• ADIO sú jedinečný typ pinu. ADIO môže fungovať ako pomocný výstup (spínaný alebo PWM), ako analógový vstup alebo ako digitálny vstup, nedokáže však čítať PWM/frekvenciu.
• Neo 6 má piny Inj/DI, ktoré sa používajú ako pin vstrekovača, Aux alebo digitálneho vstupu. Dokážu čítať PWM/frekvenciu.
• Akékoľvek nepoužité piny vstrekovačov/zapaľovania možno použiť ako pomocné piny.
• Všetky piny zapaľovania a pomocné piny sú chránené proti spätnému napájaniu.
• 3 analógové vstupy
• 10 digitálnych vstupov
• 4 teplotné vstupy
• 2 vstupy pre senzory klepania
• 2 snímacie vstupy (Trigger)
• 1 x regulátor širokopásmovej lambda sondy
• Riadenie elektronickej škrtiacej klapky dvojitým H-mostíkom
• Vyhradený pin spínača zapaľovania
• Napájanie senzorov 5v
• CAN 1 cez konektor Weipu. CAN konektor teraz poskytuje napájanie aj zem.

Komunikácia

• USB-C (kábel v balení)
• Napájanie cez USB
• WiFi: pripojte sa priamo k ECU cez integrovaný WiFi prístupový bod alebo ju pridajte do existujúcej siete (anténa v balení)
• CAN: nový konektor WEIPU zabezpečuje napájanie pre CAN zariadenia
• Ethernet: integrovaný ethernet, ktorý môže fungovať ako USB. Umožňuje aj pripojenie k ECU cez sieť.
• GPS: funkčné po pripojení GPS antény (anténa v balení)

Záznam dát

• Kapacita záznamu 1gb
• Záznam cez WiFi
• Max. celková frekvencia záznamu 100kHz
• 250 kanálov záznamu

Rozmery & hmotnosť

• Dĺžka: 107mm (4,21 palca)
• Šírka: 158mm (6,22 palca)
• Max. výška na boku: 45mm (1,77 palca)
• Hmotnosť: 730 gramov (25,75 unce)

Montáž

• 4x závitový montážny otvor M5 po stranách na montáž na držiak
• 4x závitový montážny otvor M5 zospodu na úhľadnú montáž
• 4 x priechodný otvor 5,5mm bez závitu na montáž skrz (určené pre skrutky M5)

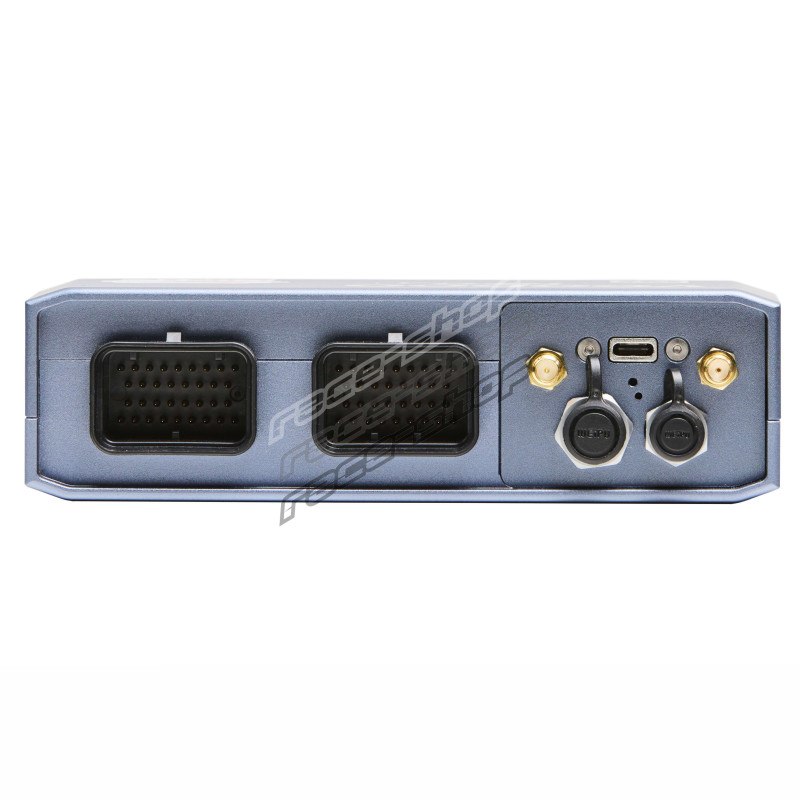

Konektory

Konektor A

• Link sada pinov A
• TE Superseal 1.0

Konektor B

• Link sada pinov B
• TE Superseal 1.0

Wi-Fi

• Wi-Fi anténa
• RP-SMA (obrátená polarita)

GPS

• SMA

USB

• USB Type-C

Ethernet

• WEiPU SF810B/P8

CAN1

• WEiPU SF610B/P4
