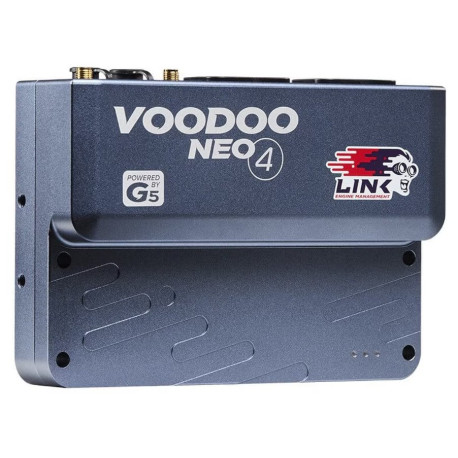

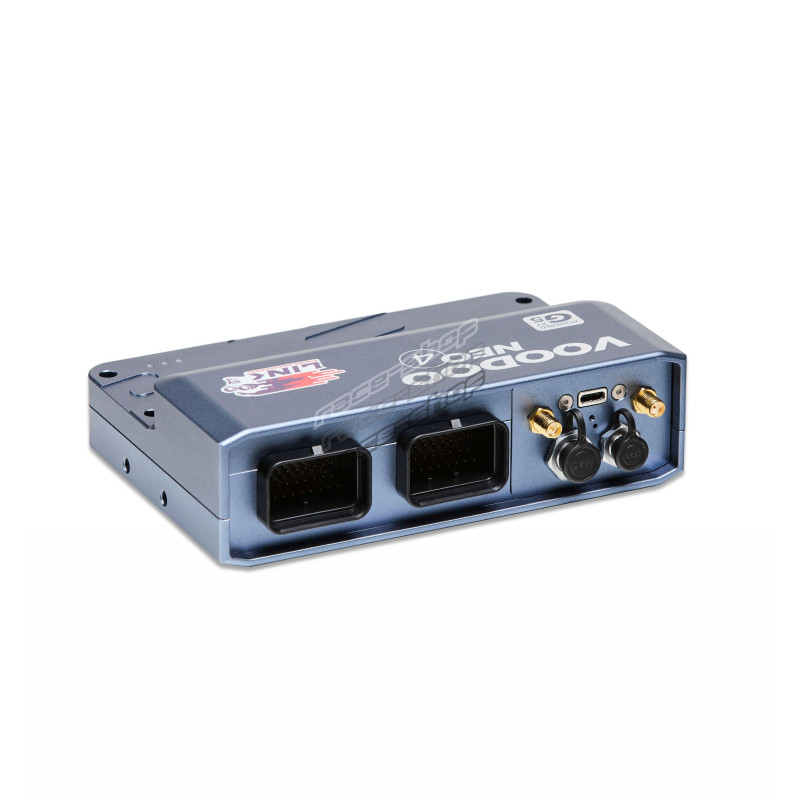

Link G5 Voodoo Neo 4

Rad G5 Voodoo vám dáva do rúk skutočné kúzlo a otvára nový svet možností vďaka schopnosti riadiť nepriame aj priame vstrekovanie, vysoko prispôsobiteľným I/O, pokročilej komunikácii a funkciám novej generácie.

Viacdosková architektúra G5 prináša oproti radu G4X rozšírené možnosti I/O vďaka vysoko prispôsobiteľným pinom ADIO a Aux/digitálnych vstupov pre väčšiu flexibilitu vo výkonných projektoch.

Pokročilá komunikácia zahŕňa GPS, Wi-Fi, Ethernet, dvojitú CAN zbernicu a ladenie cez USB-C spolu s 1GB internej pamäte na záznam dát pre vysokorýchlostný zber a analýzu dát. G5 Voodoo Neo 4 ponúka aj riadenie automatickej prevodovky, integrované riadenie lambda sondy a dva H-mostíky pre elektronickú škrtiacu klapku (E-Throttle) a riadenie elektronického wastegate (E-Wastegate) s nízkym výkonom.

G5 Voodoo Neo 4 je ideálna pre moderné výkonné 4- alebo 6-valcové projekty, ktoré vyžadujú technológiu riadenia motora novej generácie.

Podporované modely

G5 Voodoo Neo 4 zvládne: 6 valcov so sekvenčným nepriamym alebo priamym vstrekovaním a priamym zapaľovaním, alebo 4 valce so stupňovitým priamym/nepriamym vstrekovaním a priamym zapaľovaním.

Viacdosková architektúra G5 Voodoo Neo 4 prináša funkcie novej generácie vrátane:

Funkcie ECU

• Globálny polohový systém (GPS)
• Dvojité riadenie elektronickej škrtiacej klapky (E-throttle)
• 8 vlastných matematických blokov s 30 znakmi
• Flex Fuel
• Osciloskop snímacích signálov (Trigger Oscilloscope)
• 3-osový akcelerometer
• Voliteľné pull-up rezistory teplotných vstupov 1k alebo 10k ohm
• Flexibilné obmedzovače ochrany motora
• Ovládanie CAN klávesnicou
• Riadenie VVT
• Riadenie plniaceho tlaku v otvorenej slučke
• Riadenie plniaceho tlaku v uzavretej slučke
• Integrované digitálne riadenie širokopásmovej lambda sondy
• Dvojitá lambda regulácia v uzavretej slučke
• Priame riadenie automatickej prevodovky
• 1 gigabajt internej pamäte na záznam dát

Motoršportové funkcie

• Riadenie nitra
• Launch Control
• Anti-lag
• Tempomat
• Kontrola trakcie
• Pretekársky časovač a riadenie výkonu (Power Management)
• Riadenie radenia
• Riadenie radenia pádlami

Špecifikácie

G5 Voodoo Neo 4 využíva najpokročilejšiu, najvýkonnejšiu a najflexibilnejšiu platformu riadiacich jednotiek Link a prináša pokročilú komunikáciu a parametre vrátane:

Výstupy

• 8 výstupov vstrekovačov
• Výstupy vstrekovačov môžu cez budiaci modul riadiť priame vstrekovanie
• 6 výstupov zapaľovania
• 12# pomocných výstupov
• Napájanie senzorov +5V
• Nepoužité výstupy vstrekovačov a zapaľovania možno použiť ako pomocné výstupy
• # 4 piny sú viacúčelové piny Aux alebo digitálneho vstupu. Každý pin môže byť buď Aux, alebo digitálny vstup, nie oboje súčasne.

Vstupy

• 10+ digitálnych vstupov
• 4 teplotné vstupy
• 3 analógové vstupy
• 2 snímacie vstupy (Trigger)
• 2 vstupy pre senzory klepania
• Nepoužité teplotné a analógové vstupy možno použiť ako digitálne vstupy
• + 4 piny sú viacúčelové piny vstrekovača, Aux alebo digitálneho vstupu. Každý pin môže byť buď vstrekovač, Aux, alebo digitálny vstup, nie všetko súčasne.

Vstupy / výstupy

• 6 dvojúčelových ADIO

Komunikácia

• 2 kanály CAN zbernice
• 1 Wi-Fi, USB-C pripojenie na ladenie
• 1 Ethernet
• 1 napájanie cez USB

Záznam dát

• 1GB integrovanej pamäte na záznam dát
• Maximálna celková frekvencia záznamu 100kHz
• 250 kanálov záznamu

Rozmery produktu

• 107mm(L) x 158mm(W) x 45mm(H)
• 4.21in(L) x 6.22in(W) x 1.77in(H)

Hmotnosť produktu

• 730 gramov (25,75 unce)

Materiál

• Utesnené CNC puzdro z hliníka 6061-T6

Elektrické parametre

• Rozsah prevádzkového napätia: 6-30V
• Maximálne vstupné napätie: 30V
• Maximálny trvalý odber prúdu: 17A

Obsah balenia

• Riadiaca jednotka G5 Voodoo Neo 4
• USB-C prepojovací kábel
• Wi-Fi anténa
• 4m GPS anténa (magnetická alebo lepiaca montáž)
• Protiprachové krytky USB-C a SMA
• Stručný návod (A5)
• Tabuľka I/O pre inštalatéra (A3)
• Nálepky Link

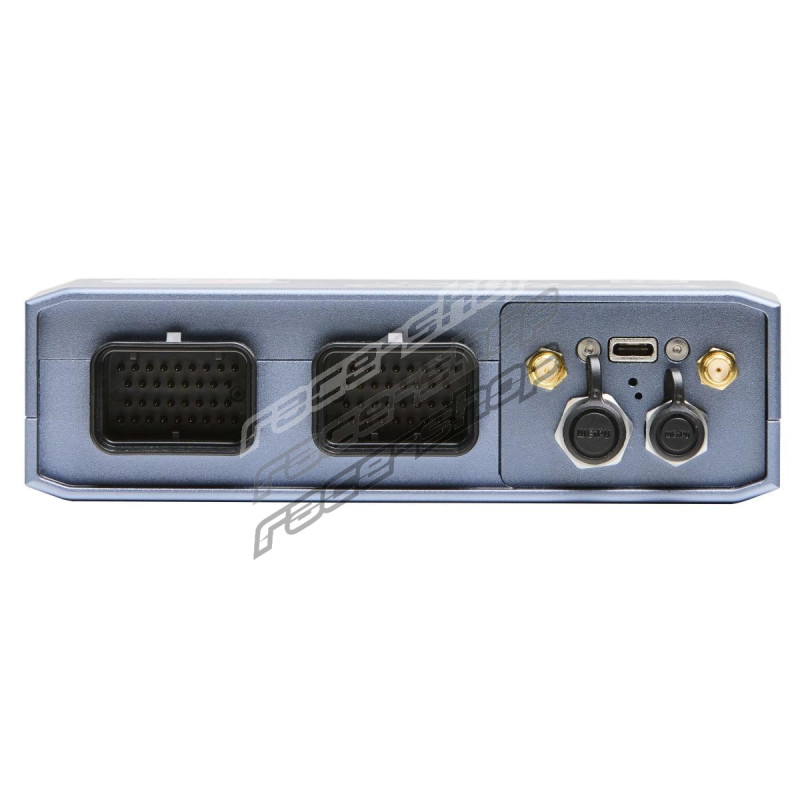

Konektor

• Superseal 4 rady 34 pozícií x2
• Katalógové číslo 4-1437290-0
• Katalógové číslo 4-1437290-1
