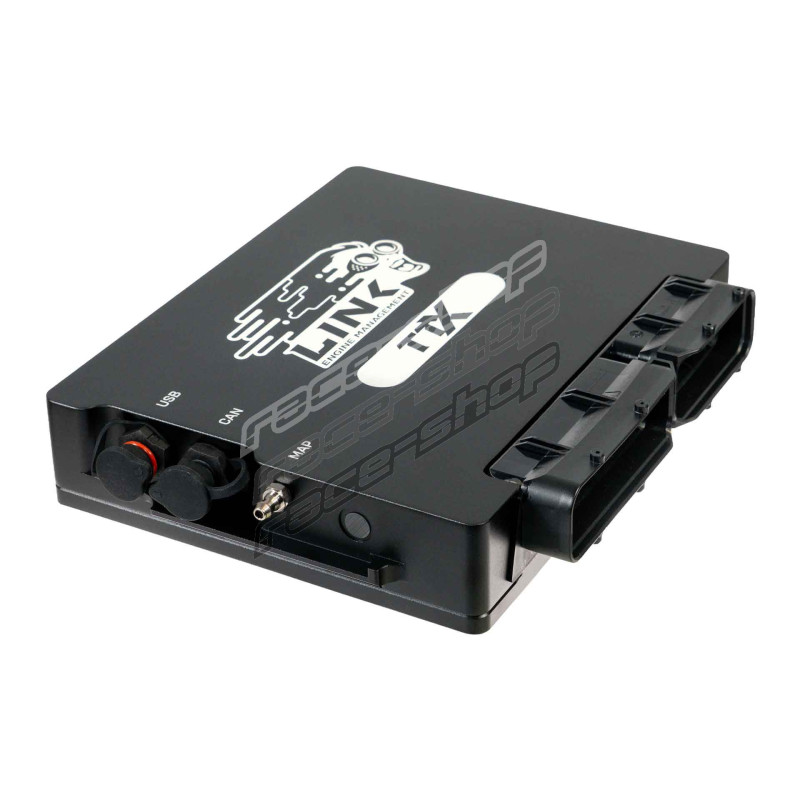

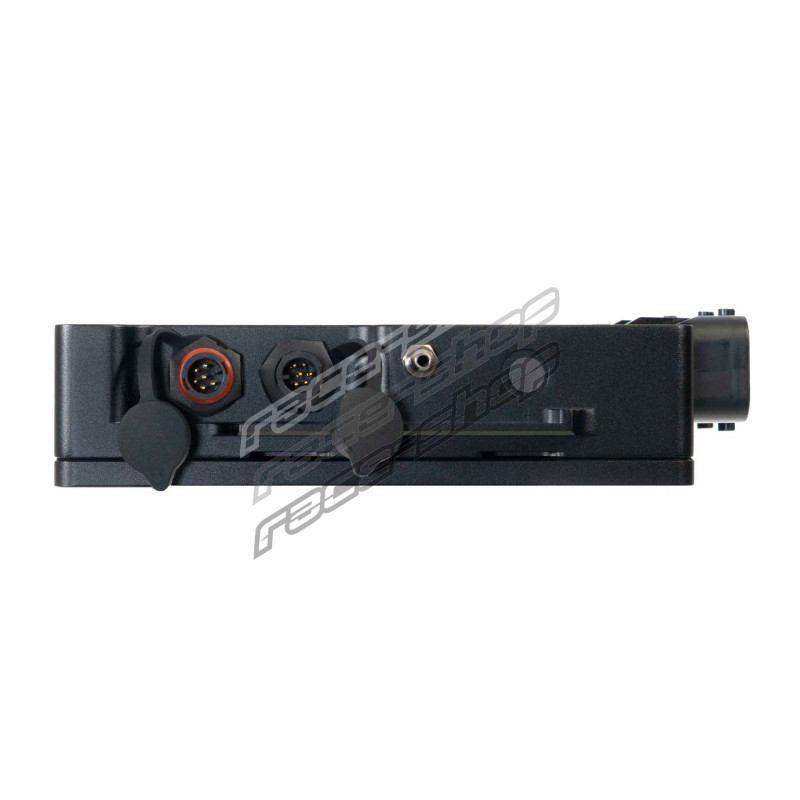

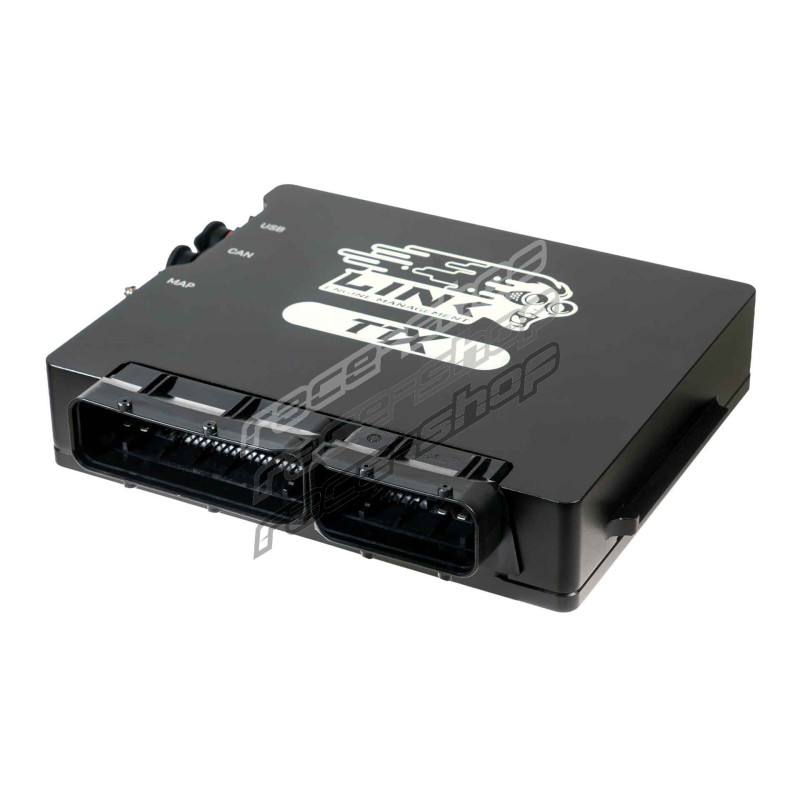

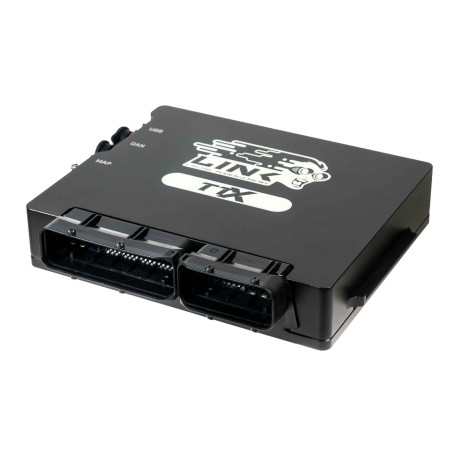

TTLink - TTX

TTX je navrhnutá na mieru pre vozidlá koncernu VWAG (Audi, Seat, Skoda a Volkswagen) s motorom 1.8T a montuje sa priamo na miesto továrenskej ECU s využitím továrenských úchytov, pôvodnej kabeláže a konektorov. Žiadne prepájanie, žiadne adaptérové kabeláže, žiadne kompromisy. Zachováva všetky továrenské funkcie, zabezpečuje bezproblémovú integráciu s OEM systémami a obsahuje štartovaciu mapu, aby ste vozidlo rýchlo uviedli do chodu. Výsledkom je čistá, jednoduchá a spoľahlivá inštalácia so zachovaním sériového vzhľadu.

Plug-in riadiace jednotky Link G4X majú rovnaký procesor, firmvér, softvér a štandardnú výbavu funkcií G4X ako celý rad G4X. Funkcie zahŕňajú dvojitú zbernicu CAN, Flex Fuel, flexibilné obmedzovače ochrany motora, ovládanie CAN klávesnicou, riadenie plniaceho tlaku v otvorenej aj uzavretej slučke, dvojitú lambda reguláciu v uzavretej slučke, riadenie VVT, integrovaný osciloskop snímacích signálov (Trigger Oscilloscope), kompatibilitu s aftermarket displejmi, priame riadenie automatickej prevodovky a 512MB internej pamäte na záznam dát. Obsahuje tiež integrovaný MAP senzor.

Vďaka šampionátmi overenej platforme Link G4X podporuje TTX aj pokročilé funkcie ladenia a motoršportu vrátane riadenia nitra, Launch Control, Anti-lag, tempomatu, kontroly trakcie, pretekárskeho časovača a riadenia výkonu (Power Management), riadenia radenia a riadenia radenia pádlami.

Plug-in riadiaca jednotka Link je ideálnym riešením, ak je dostupná pre vaše vozidlo a kabeláž je v dobrom stave – poskytuje moderné riadenie motora bez zložitosti Wire-in inštalácie.

Podporované modely

TTX je navrhnutá pre platformu VWAG PQ34 s motorom 1.8T, napríklad:

Audi TT s motorom AJQ z rokov 1999–2002

VW Beetle s motorom AWU, 2005

VW Passat, 2000

VW Golf s motorom AUM, 2001

S ECU TTX sú pravdepodobne kompatibilné aj ďalšie vozidlá, no nie je to potvrdené. Viac informácií získate od technickej podpory Link alebo od vášho oficiálneho predajcu.

Audi A3/A4/A6/S3 1998-2006

Seat Alhambra/Ibiza/Leon 1999-2008

Skoda Octavia 1999-2005

VW Bora/Golf/Jetta/New Beetle/Passat/Polo/Sharan 1999-2008

Dôležité

Pred kúpou si, prosím, overte, či váš konektor zodpovedá konektoru na uvedenej fotografii.

Táto ECU funguje len s manuálnou prevodovkou.

Konektor ECU musí mať dva konektory, spolu 121 pinov.

Motor musí byť 1.8T, pohon predných kolies (FWD) alebo 4WD (Haldex).

Táto ECU má integrované riadenie elektronickej škrtiacej klapky E-Throttle (Drive-by-Wire).

Tento model obsahuje integrovaný MAP senzor.

Podporovaná je väčšina továrenských funkcií.

Riadiace jednotky Plug-inX majú všetky štandardné funkcie G4X spolu s pokročilými funkciami ladenia a motoršportu vrátane:

Funkcie ECU

• Dvojitá CAN zbernica
• Riadenie elektronickej škrtiacej klapky (E-throttle)
• Flex Fuel
• Osciloskop snímacích signálov (Trigger Oscilloscope)
• 3-osový akcelerometer
• Voliteľné pull-up rezistory teplotných vstupov
• Flexibilné obmedzovače ochrany motora
• Ovládanie CAN klávesnicou
• Riadenie VVT
• Riadenie plniaceho tlaku v otvorenej slučke
• Riadenie plniaceho tlaku v uzavretej slučke
• Dvojitá lambda regulácia v uzavretej slučke
• Priame riadenie automatickej prevodovky
• Kompatibilné so všetkými poprednými aftermarket displejmi cez CAN alebo sériový dátový tok
• 512 megabajtov internej pamäte na záznam dát

Motoršportové funkcie

• Riadenie nitra
• Launch Control
• Anti-lag
• Tempomat
• Kontrola trakcie
• Pretekársky časovač a riadenie výkonu (Power Management)
• Riadenie radenia
• Riadenie radenia pádlami

Špecifikácie

Plug-in riadiace jednotky spájajú všetky prémiové parametre G4X so skutočným plug-and-play pohodlím, vrátane:

Vstupy a výstupy

• Úplný zoznam vstupov a výstupov nájdete v inštalačnom návode TTX

Komunikácia

• 2 kanály CAN zbernice
• LTW 6-pinové USB pripojenie na ladenie

Rozmery produktu

• 190mm(L)x155mm(W)x40mm(H)
• 7.48in(L)x6.10in(W)x1.57in(H)

Hmotnosť produktu

• 960 gramov (33,86 unce)

Elektrické parametre

• Rozsah prevádzkového napätia: 6,5-24V
• Maximálne vstupné napätie: 36V
• Maximálny trvalý odber prúdu: 5,5A

Obsah balenia

• G4X TTX Plug-in riadiaca jednotka
• Antistatický náramok
• USB ladiaci kábel - ECU na USB
• Nálepky Link
• Karta s návodom Plug-in
• Registračná karta produktu
