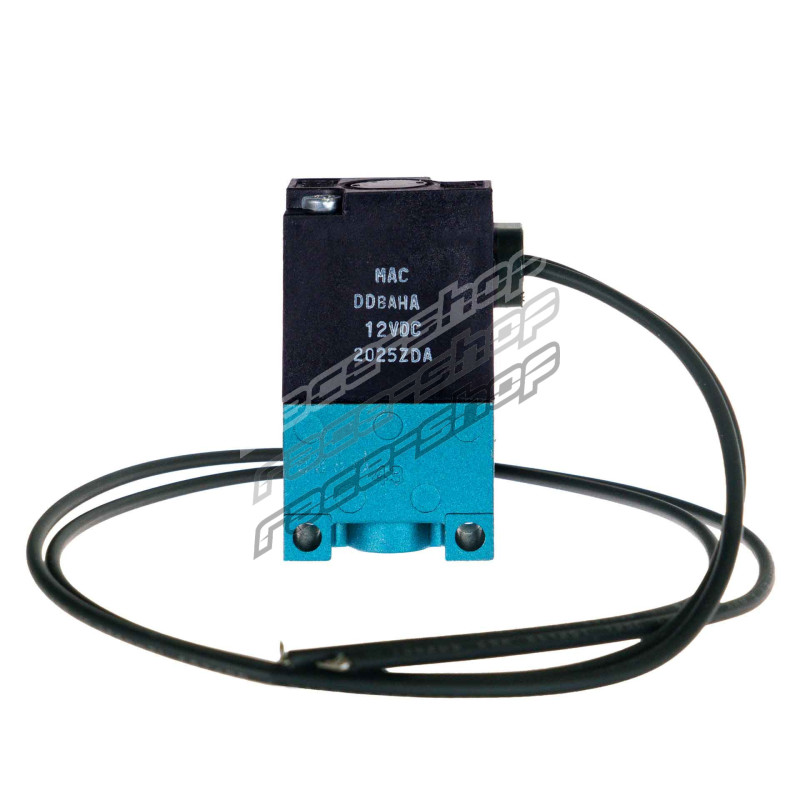

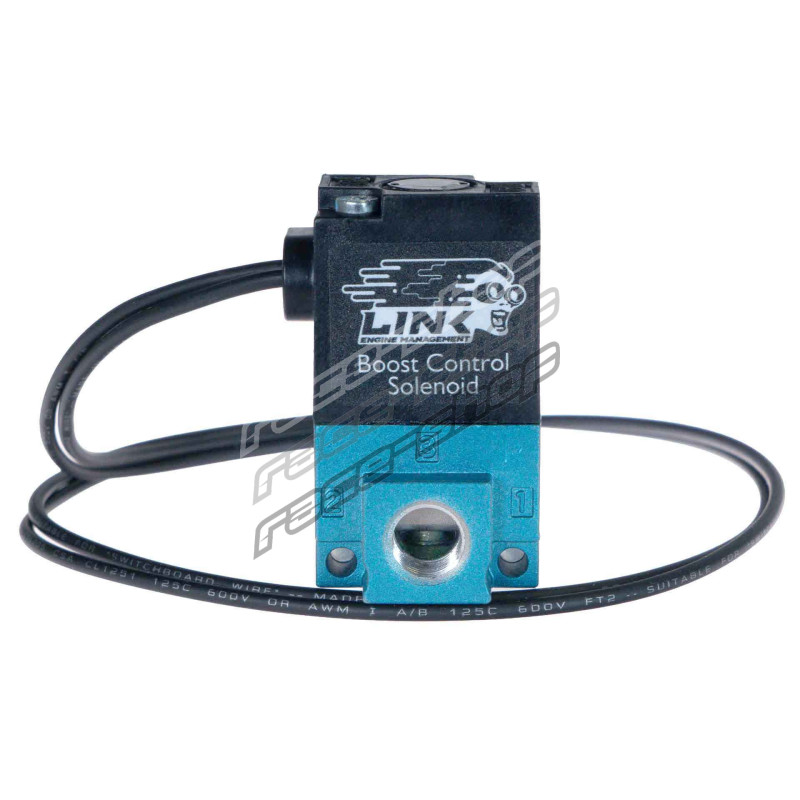

Link solenoid riadenia plniaceho tlaku - 3-cestný (3BCS)

3-cestný solenoid riadenia plniaceho tlaku Link zabezpečuje presné a spoľahlivé elektronické riadenie plniaceho tlaku pre široké spektrum preplňovaných aplikácií. Je kompatibilný s internými aj externými wastegate ventilmi, ako aj s konfiguráciami s jedným alebo viacerými wastegate ventilmi, umožňuje jemné nastavenie kriviek plniaceho tlaku a zvýšenie plniaceho tlaku až na 2-3-násobok základného tlaku pružiny wastegate. Vďaka rýchlej a konzistentnej odozve a osvedčenej konštrukcii je ideálnym riešením pre väčšinu aplikácií elektronického riadenia plniaceho tlaku.

Podporované modely

Vhodný pre všetky riadiace jednotky Link.

Pre širší rozsah aplikácií od nízkeho po vysoký plniaci tlak alebo pri použití 2-portového interného či externého wastegate ventilu zvážte náš 4-cestný solenoid riadenia plniaceho tlaku (PN 101-0016).

Upozornenia

Voľný pomocný výstup, spínaný na zem.

12V napájanie spínané zapaľovaním.

MAP senzor.

Riadenie plniaceho tlaku v otvorenej alebo uzavretej slučke nakonfigurované v ECU.

Nie je potrebný žiadny ďalší regulátor plniaceho tlaku.

Kompatibilný so všetkými riadiacimi jednotkami Link.

Riadenie plniaceho tlaku v otvorenej slučke.

Riadenie plniaceho tlaku v uzavretej slučke.

Možno použiť s jedným alebo viacerými wastegate ventilmi (pomocou T-spojky).

Kompatibilný s internými aj externými wastegate ventilmi.

Rýchla a konzistentná odozva.

Vysoké prestavné sily.

Séria MAC 35 - robustná, spoľahlivá a s dlhou životnosťou.

Krátky zdvih, vysoký prietok.

Vyvážený ventil, odolný voči kolísaniu tlaku.

Špecifikácie

Hlavné vlastnosti

• Séria: MAC 35
• Max. tlak: 120 PSI
• Veľkosť portov: 1/8" BSPPL
• Napätie: 12 VDC (5,4W)
• Prívodné vodiče cievky: 18" (45 cm)
• Príslušenstvo v balení: 3 x 1/8" BSP hadicová koncovka pre jednoduché pripojenie

Rozmery produktu

• 50mm(L)x20mm(W)x500mm(H)
• 1.97in(L)x0.79in(W)x19.69in(H)

Hmotnosť produktu

• 110 gramov (3,88 unce)

Elektrické parametre

• Rozsah prevádzkového napätia: 10,2-13,2V
• Maximálny trvalý odber prúdu: 495mA

Rôzne

• Pre tento solenoid riadenia plniaceho tlaku odporúčame začať s frekvenciou PWM 20Hz. Podrobný popis nastavenia riadenia plniaceho tlaku nájdete v pomocníkovi nášho softvéru PCLink, ktorý je k dispozícii na bezplatné stiahnutie.

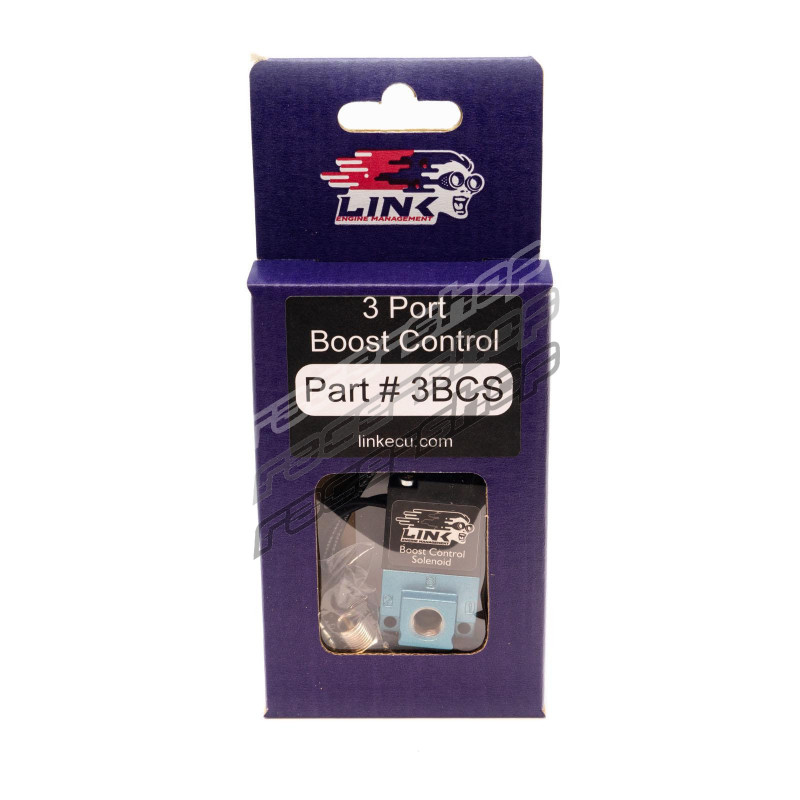

Obsah balenia

• Solenoid riadenia plniaceho tlaku (3-cestný)
• 3 x 1/8" BSP hadicová koncovka
• Návod
