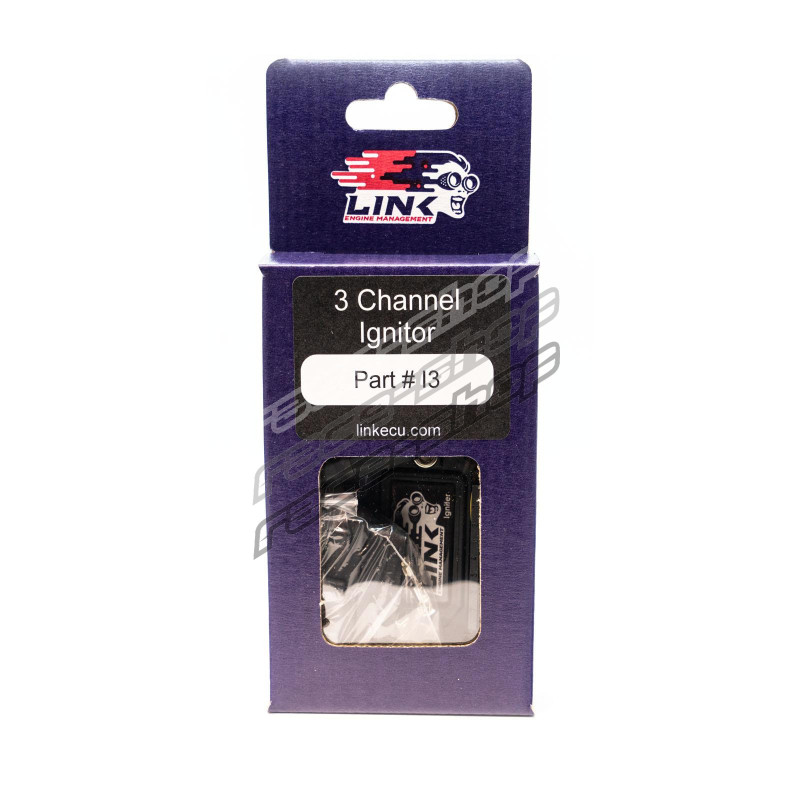

Link trojkanálový indukčný zapaľovací modul (I3)

3-kanálový zapaľovací modul Link je určený pre aplikácie so zapaľovacími cievkami bez integrovaného zapaľovacieho modulu. Dokáže budiť až tri netranzistorové zapaľovacie cievky a predstavuje spoľahlivé riešenie budenia zapaľovania pre široké spektrum motoršportových a výkonových aplikácií vrátane systému wasted spark na 6-valcových motoroch, samostatných cievok pre každú sviečku na 3-valcových motoroch alebo použitia viacerých zapaľovacích modulov pri 6- a 8-valcových zostavách.

Podporované modely

Vhodný pri použití zapaľovacích cievok bez integrovaného zapaľovacieho modulu.

Upozornenia

Namontujte na vhodný chladič alebo kovový povrch s použitím teplovodivej pasty.

Chráňte konektor pred vodou a vlhkosťou.

Nezapájajte viacero výstupov zapaľovania paralelne na jeden kanál.

3-kanálový zapaľovací modul Link má nasledujúce špecifikácie:

Funkcie ladenia ECU

• Budí až 3 zapaľovacie cievky
• Vhodný pre netranzistorové ("hlúpe") zapaľovacie cievky
• Konštrukcia s trojicou Darlingtonových tranzistorov
• Konektor Bosch 7-pin Jetronic

Špecifikácie

Rozmery produktu

• 71mm(L) x 48mm(W) x 21mm(H)
• 2.80in(L) x 1.89in(W) x 0.83in(H)

Hmotnosť produktu

• 45 gramov (1,59 unce)

Elektrické parametre

• Rozsah prevádzkového napätia: 6-18V
• Maximálne vstupné napätie: 400V
• Primárny prúd až 8,5A na kanál

Rôzne

• Prevádzková teplota -40°C až +110°C

Obsah balenia

• Trojkanálový zapaľovací modul
• Konektor na strane kabeláže pre zapaľovací modul/MAP
• Gumová manžeta 7-pin Bosch
• Tlačený návod k príslušenstvu

Konektor

• Bosch 7-pin Jetronic
