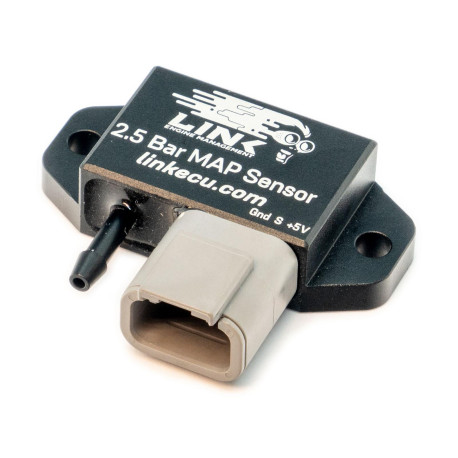

Link 2.5 Bar MAP senzor (MAP2.5)

Podporované modely

Všetky riadiace jednotky Link.

Iné aftermarket riadiace jednotky s analógovými vstupmi pre MAP senzor.

Turbom a kompresorom preplňované motory s plniacim tlakom do 22 psi (1,5 bar).

Dôležité

Senzor namontujte vyššie, než je miesto pripojenia k saciemu potrubiu.

V PCLink zvoľte ako typ MAP senzora "Link 2.5 Bar".

Neodporúča sa pre atmosférické (NA) motory ani pre plniaci tlak nad 1,5 bar / 22psi.

Špecifikácie

Hlavné vlastnosti

2.5 Bar MAP senzor Link má nasledujúce špecifikácie:

• Rozsah tlaku: 0-2,5 bar absolútne.
• Meranie tlaku s vysokým rozlíšením.
• Kompaktné hliníkové puzdro.
• Pripojenie hadičky cez tŕň 4mm (3/16").
• Montáž pomocou dvoch skrutiek.
• Obsahuje sadu 3-pinového konektora Deutsch DTM.
• Rozloženie pinov je vyznačené na puzdre senzora.
• Navrhnuté a vyrobené spoločnosťou LinkECU.

Rozmery produktu

• 60mm(L)x50mm(W)x20mm(H)
• 2.36in(L)x1.97in(W)x0.79in(H)

Hmotnosť produktu

• 40 gramov (1,41 unce)

Elektrické parametre

• Rozsah prevádzkového napätia: 4,75-5,25V
• Maximálne vstupné napätie: 5,25V
• Maximálny trvalý odber prúdu: 10mA

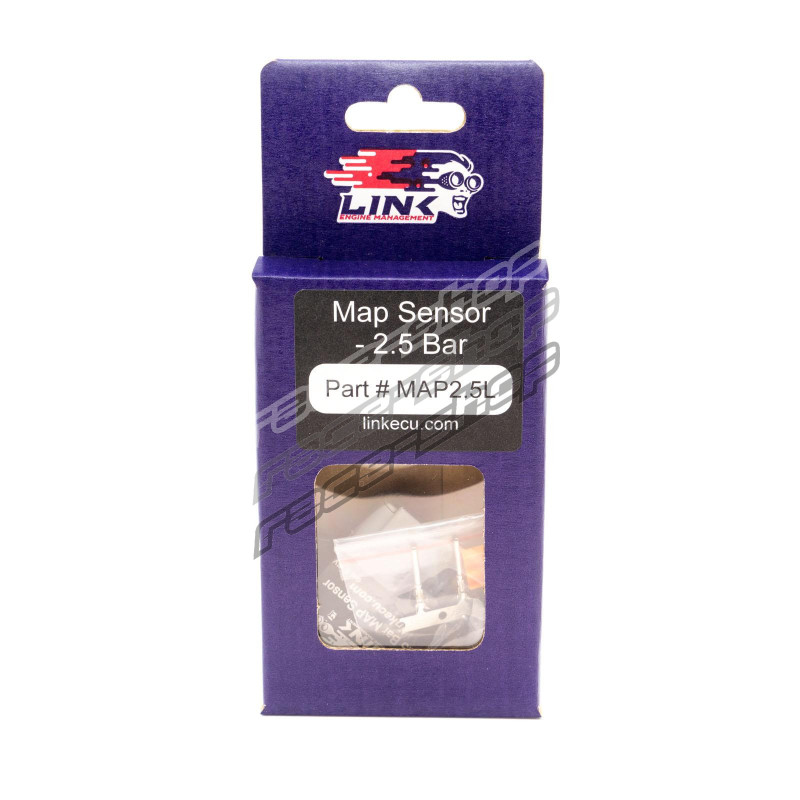

Obsah balenia

• 2.5 Bar MAP senzor

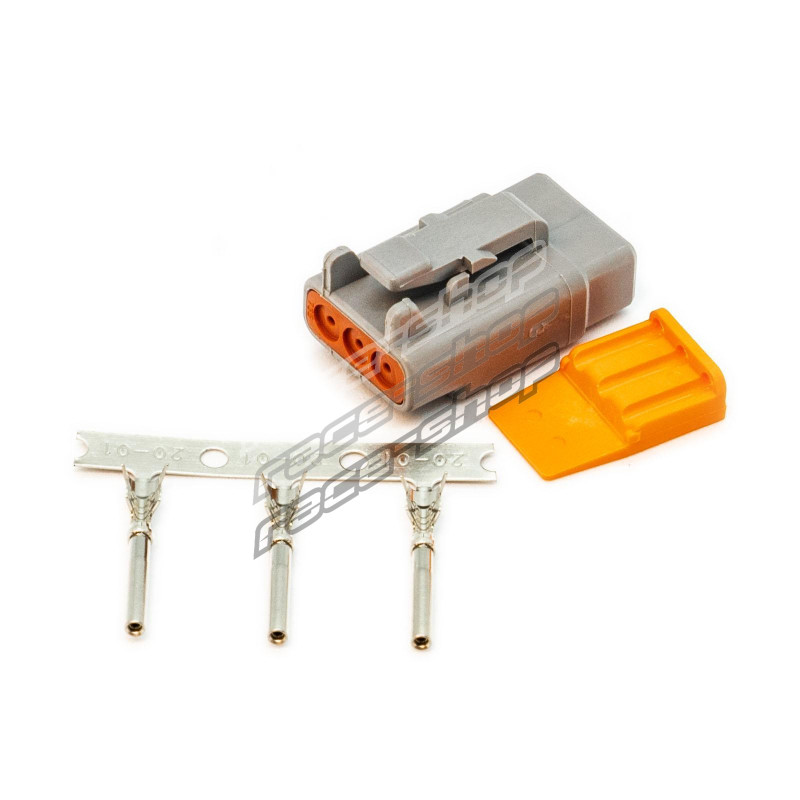

• Sada 3-pinového konektora Deutsch

Názov kalibrácie v PCLink

• "Link 2.5 Bar"

Surové kalibračné údaje

• 0,5V = 35kPa, 4,5V = 235kPa

Konektor

• Sada 3-pinového konektora Deutsch (PN 101-0128)
