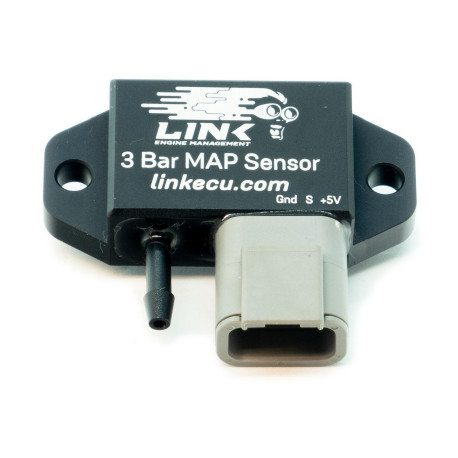

Link 3 Bar MAP senzor (MAP3)

Podporované modely

Všetky riadiace jednotky Link.

Iné aftermarket riadiace jednotky s analógovými vstupmi pre MAP senzor.

Turbom a kompresorom preplňované motory s plniacim tlakom do 29 psi (2,0 bar).

Dôležité

Senzor namontujte vyššie, než je miesto pripojenia k saciemu potrubiu.

V PCLink zvoľte ako typ MAP senzora "Link 3 Bar".

Neodporúča sa pre atmosférické (NA) motory ani pre plniaci tlak nad 2 bar / 29psi.

Špecifikácie

Hlavné vlastnosti

3 Bar MAP senzor Link má nasledujúce špecifikácie:

• Rozsah tlaku: 0-3 bar absolútne.
• Meranie tlaku s vysokým rozlíšením.
• Kompaktné hliníkové puzdro.
• Pripojenie hadičky cez tŕň 4mm (3/16").
• Montáž pomocou dvoch skrutiek.
• Obsahuje sadu 3-pinového konektora Deutsch DTM.
• Rozloženie pinov je vyznačené na puzdre senzora.
• Navrhnuté a vyrobené spoločnosťou LinkECU.

Rozmery produktu

• 60mm(L)x55mm(W)x20mm(H)
• 2.36in(L)x2.17in(W)x0.79in(H)

Hmotnosť produktu

• 40 gramov (1,41 unce)

Elektrické parametre

• Rozsah prevádzkového napätia: 4,75-5,25V
• Maximálne vstupné napätie: 5,25V
• Maximálny trvalý odber prúdu: 10mA

Obsah balenia

• 3 Bar MAP senzor
• Sada 3-pinového konektora Deutsch

Názov kalibrácie v PCLink

• "Link 3 Bar"

Surové kalibračné údaje

• 0,38V = 25kPa, 4,75V = 300kPa

Konektor

• Sada 3-pinového konektora Deutsch (PN 101-0128)
