Link kombinovaný senzor tlaku a teploty (CPTS)

Podporované modely

Všetky riadiace jednotky Link.

Iné aftermarket riadiace jednotky s analógovými vstupmi tlaku a teploty.

Upozornenia

Nie je vhodný pre vodu/chladiacu kvapalinu.

Maximálny prípustný pretlak: 20 bar.

Odporúčaný montážny uťahovací moment: 37,5 +/-2,5 Nm.

Pre optimálnu funkciu inštalujte so snímacím hrotom smerujúcim nadol, v rozsahu +/-45° od zvislice.

Špecifikácie

Hlavné vlastnosti

Kombinovaný senzor tlaku a teploty Link má nasledujúce špecifikácie:

• Originálny kombinovaný senzor tlaku a teploty Bosch.
• Meria súčasne tlak aj teplotu.
• Rozsah tlaku: 0 až 10 bar.
• Teplotný rozsah: -40°C až +140°C.
• Závit M10 x 1 s kužeľovým sedlom 45°.
• Dodáva sa so sadou 5-pinového konektora Bosch Trapezoid.

Rozmery produktu

• 55mm(L)x30mm(W)x30mm(H)
• 2.17in(L)x1.18in(W)x1.18in(H)

Hmotnosť produktu

• 30 gramov (1,06 unce)

Elektrické parametre

• Rozsah prevádzkového napätia: 4,75-5,25V
• Maximálne vstupné napätie: 5,25V

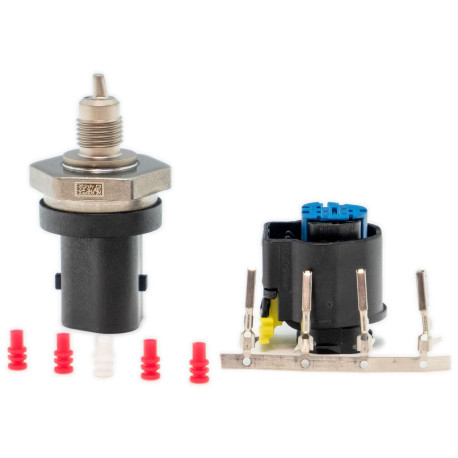

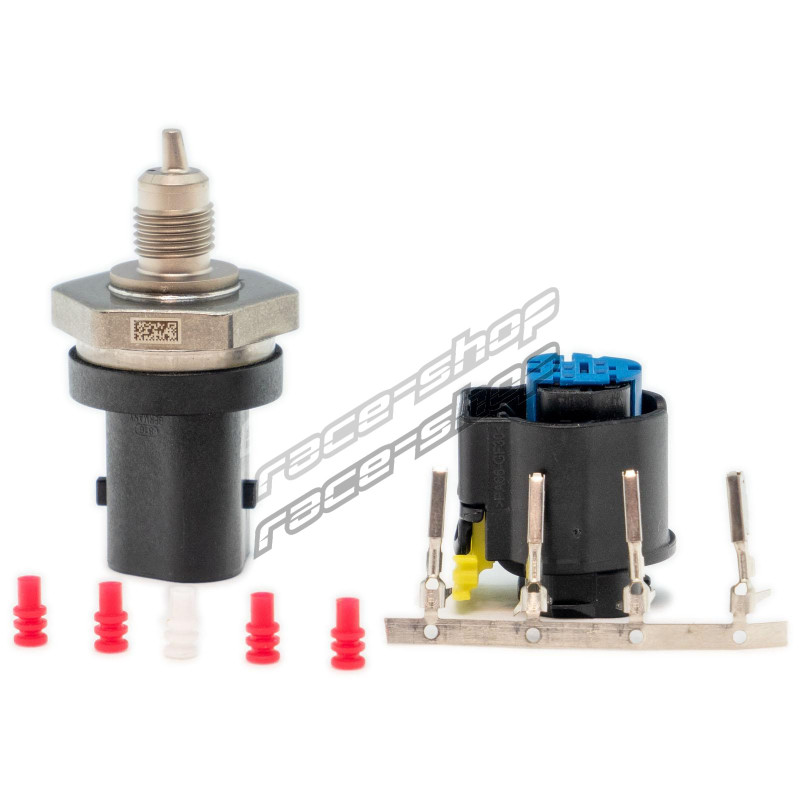

Obsah balenia

• Kombinovaný senzor tlaku/teploty kvapalín Bosch.
• Sada 5-pinového konektora Bosch Trapezoid.
• Tlačený návod k príslušenstvu.

Názov kalibrácie v PCLink

• Tlak: "Bosch 10Bar 0 261 230 340"
• Teplota: "Bosch NTC 0 261 230 340"

Surové kalibračné údaje

• Tlak: 0,5V = 0kPa, 4,5V = 1000kPa
• -40°C: 44 864 ohm
• -35°C: 33 676 ohm
• -30°C: 25 524 ohm
• -25°C: 19 525 ohm
• -20°C: 15 067 ohm
• -15°C: 11 724 ohm
• -10°C: 9 195 ohm
• -5°C: 7 266 ohm
• 0°C: 5 784 ohm
• 5°C: 4 636 ohm
• 10°C: 3 740 ohm
• 15°C: 3 037 ohm
• 20°C: 2 480 ohm
• 25°C: 2 038 ohm
• 30°C: 1 707 ohm
• 35°C: 1 398 ohm
• 40°C: 1 175 ohm
• 45°C: 978,9 ohm
• 50°C: 825 ohm
• 55°C: 698,5 ohm
• 60°C: 594 ohm
• 65°C: 507,2 ohm
• 70°C: 434,9 ohm
• 80°C: 323,4 ohm
• 85°C: 280,4 ohm
• 90°C: 244 ohm
• 95°C: 213 ohm
• 100°C: 186,6 ohm
• 105°C: 164 ohm
• 110°C: 144,5 ohm
• 115°C: 127,8 ohm
• 120°C: 113,3 ohm
• 125°C: 100,7 ohm
• 130°C: 89,8 ohm
• 135°C: 80,2 ohm
• 140°C: 71,9 ohm
• 150°C: 55 ohm

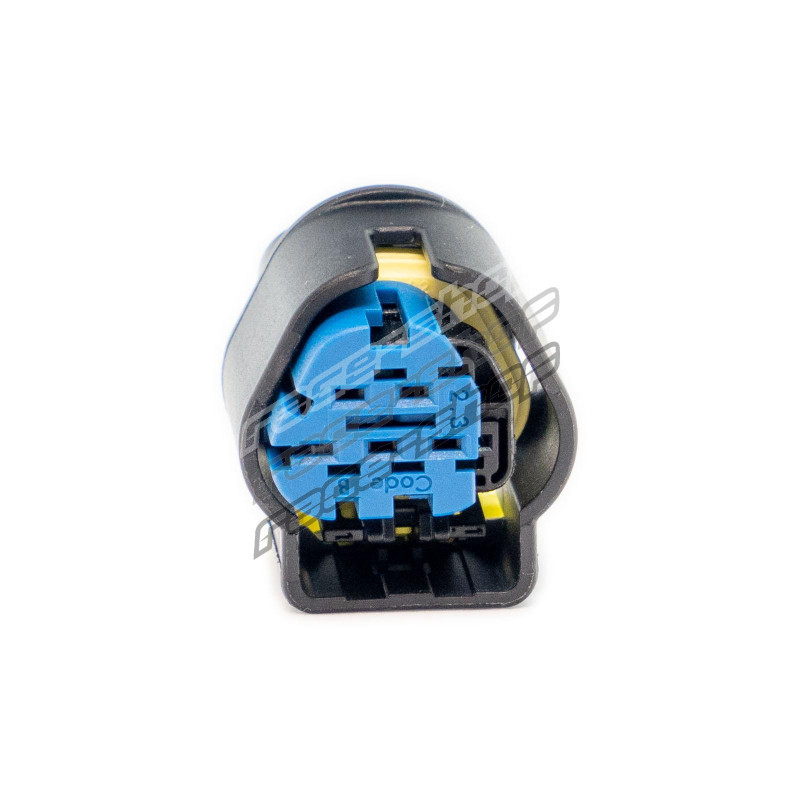

Konektor

• 5-pin Bosch Trapezoid
