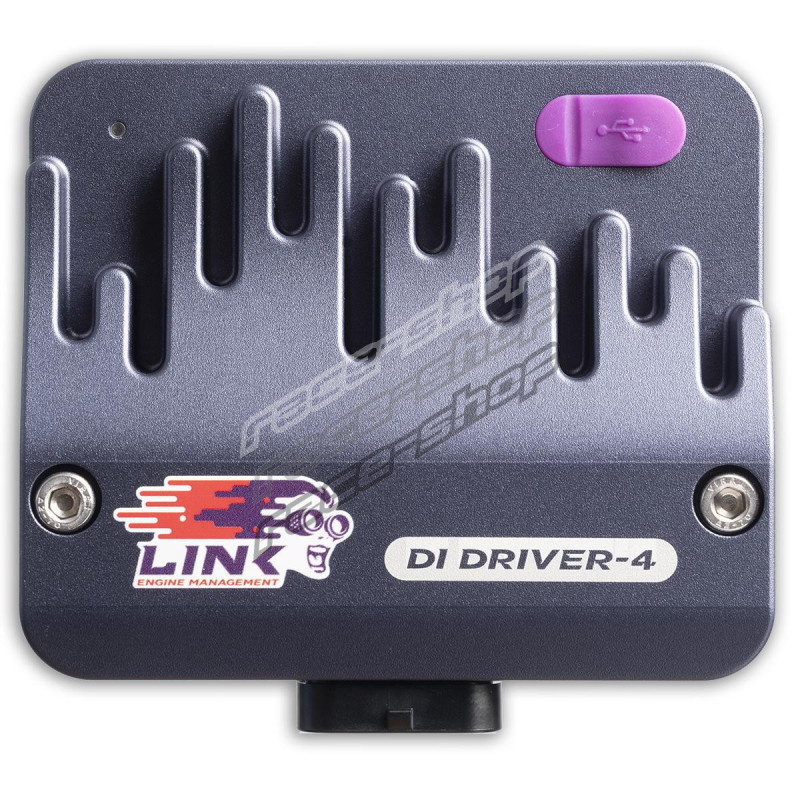

Link DI Driver-4

DI Driver-4 je vysoko konfigurovateľné, cenovo výhodné a integrované riešenie navrhnuté tak, aby vám poskytlo plnú kontrolu nad väčšinou moderných solenoidových vstrekovačov priameho vstrekovania a vysokotlakových palivových čerpadiel.

V kombinácii s radom riadiacich jednotiek Link G5 Voodoo umožňuje viacero modulov DI Driver-4 dodávať až 12 vstrekovačom priameho vstrekovania a dvom nezávislým vysokotlakovým palivovým čerpadlám maximálne množstvo paliva aj pri veľmi vysokých otáčkach motora.

Riadiace jednotky G5 Voodoo spolu s DI Driver-4 dokážu v rámci jedného ladenia riadiť priame aj stupňovité nepriame vstrekovanie, čo vám poskytuje dokonalé riešenie typu všetko v jednom na dosiahnutie vyššieho výkonu a účinnosti.

Pripojenie ECU a ďalších modulov DI Driver-4 je vďaka kompatibilite s CAN zbernicou jednoduché. Nastavenie zjednodušuje náš bezplatný a ľahko použiteľný softvér DI Link, ktorý je vysoko konfigurovateľný cez USB.

DI Driver-4 je skonštruovaný tak, aby odolal náročným podmienkam, a stojí za ním špičková spoľahlivosť a podpora, ktorú od LinkECU očakávate.

Podporované modely

Každý modul DI Driver-4 umožňuje až štyrom vysokonapäťovým solenoidovým vstrekovačom priameho vstrekovania s riadením peak and hold a jednému vysokotlakovému palivovému čerpadlu s riadením peak and hold dodávať maximálne množstvo paliva aj pri veľmi vysokých otáčkach motora.

• Štyri výstupy vstrekovačov priameho vstrekovania

• Jeden výstup vysokotlakového palivového čerpadla

• Odolný voči vode, prevádzková teplota -40 až 80 °C

• 1 x CAN zbernica so softvérovo konfigurovateľným zakončením

• 1 x USB Type-C na konfiguráciu cez softvér DI Link (bezplatné stiahnutie, len Windows)

• Utesnené CNC puzdro z plného hliníka

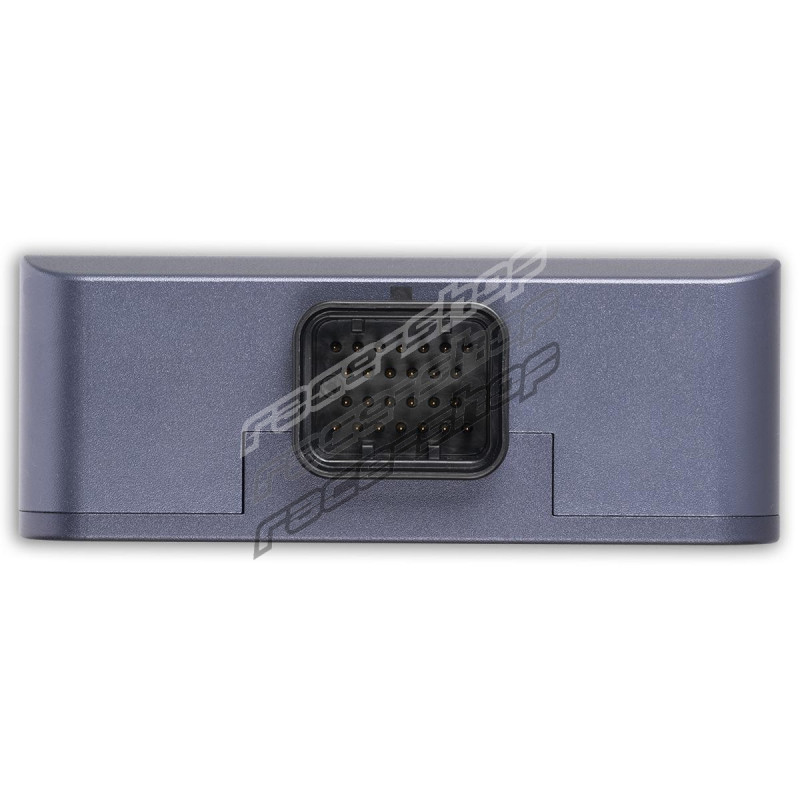

• 26-pinový vodotesný automobilový konektor Superseal

• Používa konektor Super Seal D

• Kompatibilný so širokou škálou systémov riadenia motora a solenoidových vstrekovačov priameho vstrekovania. (Nepodporuje piezoelektrické vstrekovače priameho vstrekovania)

• Max. boost prúd: 17,9A, max. boost napätie: 65V

• Max. špičkový prúd: 17,9A, max. trvanie špičky: 2000uS

• Max. prídržný prúd: 5,0A, max. trvanie prídržnej fázy: 164mS

• Max. otáčky motora so vstrekovačmi Bosch HDEV: 14 200 ot./min

Špecifikácie

Kliknite na znalostnú bázu DI, ktorá obsahuje technický list a používateľskú príručku.

DI Driver-4 vám poskytuje plnú kontrolu nad väčšinou moderných vstrekovačov priameho vstrekovania a vysokotlakových palivových čerpadiel a má nasledujúce parametre:

Vstupy a výstupy

• Štyri výstupy vstrekovačov priameho vstrekovania
• Jeden výstup vysokotlakového palivového čerpadla

Komunikácia

• 1 CAN zbernica so softvérovo konfigurovateľným zakončením.
• 1 USB Type-C na konfiguráciu cez softvér DI Link.

Rozmery produktu

• 103.6mm(L) x 86.3mm(W) x 39.0mm(H)
• 4.08in(L) x 3.40in(W) x 1.54in(H)

Hmotnosť produktu

• 438 gramov (15,45 unce)

Materiál

• Utesnené CNC puzdro z plného hliníka

Elektrické parametre

• Rozsah prevádzkového napätia: 7-30V
• Maximálne vstupné napätie: 36V
• Maximálny trvalý odber prúdu: 10A
• Max. boost prúd: 17,9A, max. boost napätie: 65V
• Max. špičkový prúd: 17,9A, max. trvanie špičky: 2000uS
• Max. prídržný prúd: 5,0A, max. trvanie prídržnej fázy: 164mS
• Max. otáčky motora so vstrekovačmi Bosch HDEV: 14 200 ot./min

Rôzne

• Odolný voči vode
• Prevádzková teplota -40 až 80°C

Obsah balenia

• Link DI-Driver 4
• Stručný návod
• Sada konektora a pinov Superseal D
• USB-C prepojovací kábel
