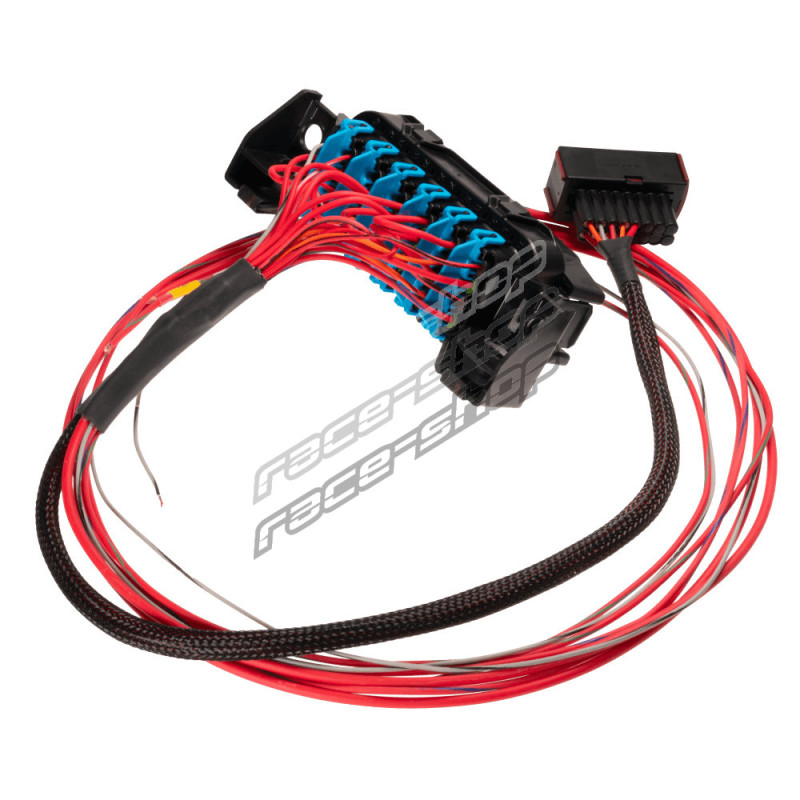

Link poistková a reléová skrinka pre kabeláž LS

Poistková a reléová skrinka Link pre kabeláž LS je plug-and-play riešenie distribúcie napájania navrhnuté na zjednodušenie elektrického prepojenia medzi zakončenou kabelážou motora LS od Link a elektroinštaláciou karosérie vozidla. Poskytuje istené napájanie a integrované reléové ovládanie základných funkcií motora, čím skracuje čas inštalácie a odstraňuje potrebu stavať zložité napájacie a reléové obvody.

Podporované modely

Zakončená kabeláž motora LS od Link (PN 101-0300).

Motory GM Gen 3 LS1 a LS6.

Motory GM Gen 4 LS2, LS3, LS7 a LSA.

Aplikácie LS s lankovou (Drive-by-Cable, DBC) aj elektronickou (Drive-by-Wire, DBW) škrtiacou klapkou.

Upozornenia

Navrhnutá výhradne na použitie so zakončenou kabelážou motora LS od Link.

Aplikácie Drive-by-Wire (DBW) poskytujú tri vysokoprúdové reléové výstupy ovládané z ECU.

Aplikácie Drive-by-Cable (DBC) s krokovým ventilom riadenia voľnobehu poskytujú dva vysokoprúdové reléové výstupy ovládané z ECU.

Podrobnosti o zapojení a inštalácii nájdete v návode ku kabeláži motora Link LS.

Špecifikácie

Hlavné vlastnosti

Adaptér Link LS Drive-by-Wire má nasledujúce špecifikácie:

• Plug-and-play poistková a reléová skrinka.
• Zabezpečuje istenú distribúciu napájania pre ECU a elektrický systém motora.
• Zjednodušuje zapojenie do vozidla – stačia len dve povinné pripojenia (batéria a zapaľovanie), s voliteľným pripojením palivového čerpadla a ventilátora chladenia.
• Integrované reléové výstupy ovládané z ECU pre palivové čerpadlo a ventilátor chladenia.
• Podporuje obvod prídržného napájania ECU pre aplikácie s krokovým ventilom riadenia voľnobehu.
• Utesnené puzdro Busman s krytím IP67.
• Vyrobené v USA s použitím originálnych automobilových relé Song Chuan, vodičov TXL a ultrazvukovo zváraných spojov.
• Štyri voľné vodiče 1500mm na pripojenie batérie, spínača zapaľovania, palivového čerpadla a ventilátora chladenia
• 500mm pripojenie ku kabeláži motora Link LS.

Elektrické parametre

• Rozsah prevádzkového napätia: 6-30V
