Eventuri karbónové sanie pre Toyota GR Yaris 2020-, povrch: lesklý karbón

Karbónový kit sania pre Toyota GR Yaris

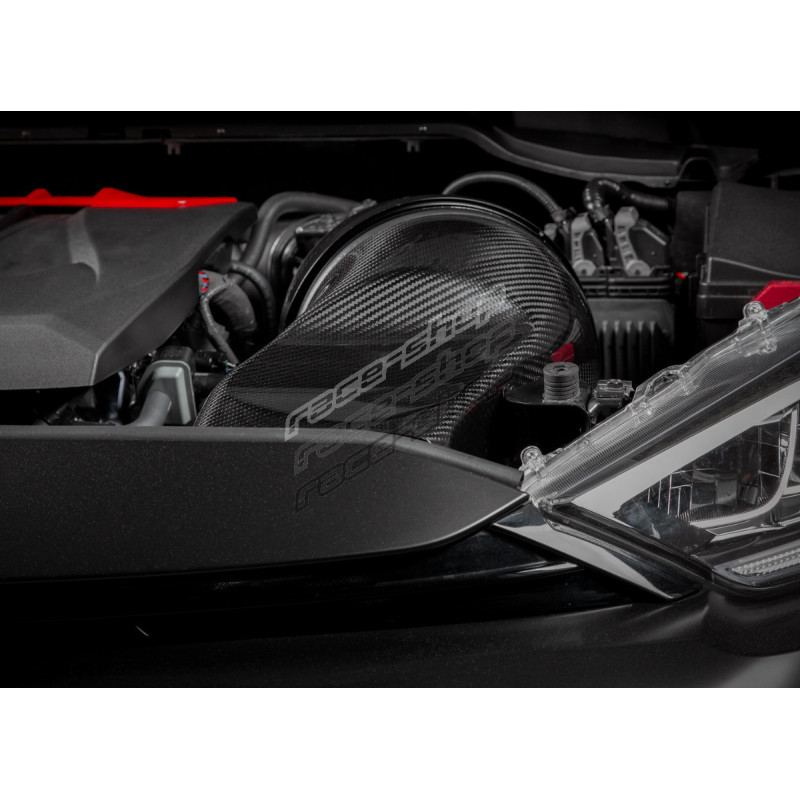

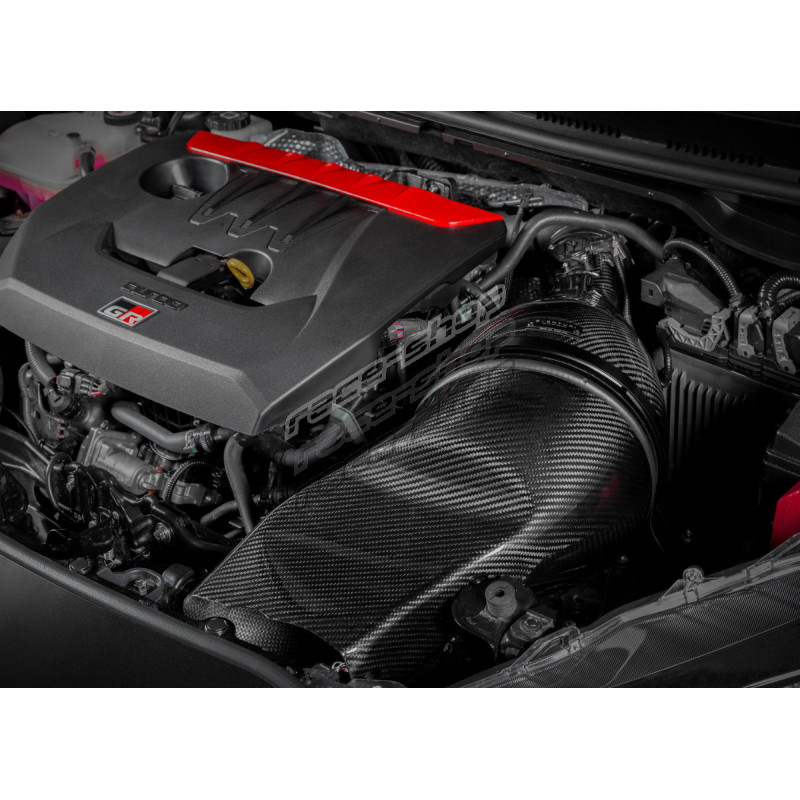

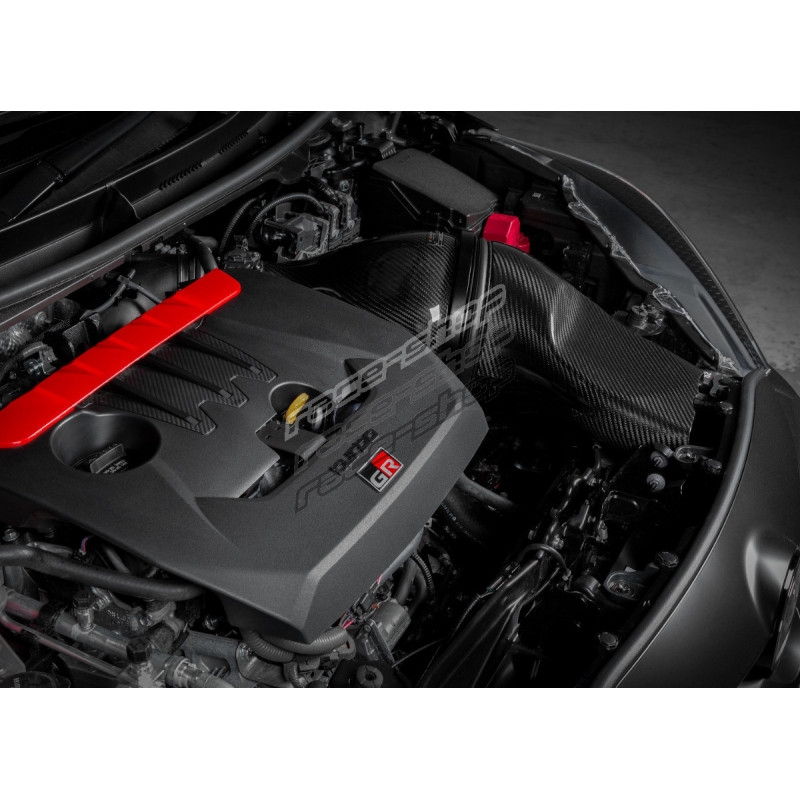

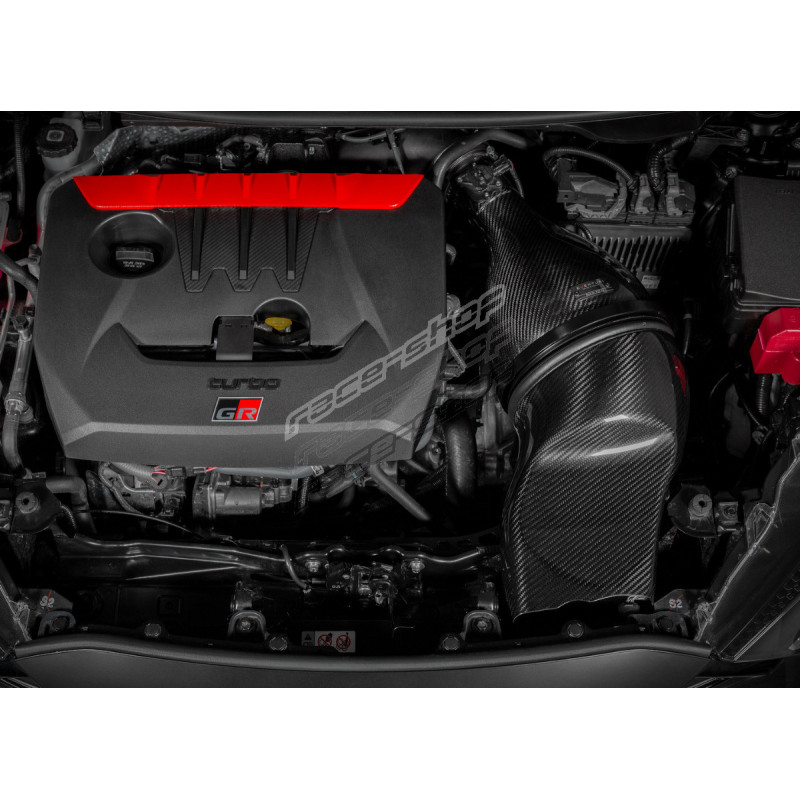

(Na fotografii je zobrazené nasávanie v matnej verzii. K dispozícii je aj verzia s lesklým povrchom.)

Eventuri karbónové nasávanie pre Toyotu GR Yaris bolo vyvinuté tak, aby dodávalo turbodúchadlu maximálne možné množstvom vzduchu, pričom prúdi čo najmenej obmedzujúcim spôsobom a udržiava čo najnižšiu teplotu nasávaného vzduchu. Táto súprava sania využíva obrovský vzduchový filter s priemerom vstupného otvoru 210 mm a filtračnou plochou viac ako 130 000 mm2 uzavretý v patentovanom 100 % prepreg karbónovom airboxe.

Eventuri sanie pre Toyotu GR Yaris obsahuje niekoľko komponentov, ktoré boli vyvinuté pre tento konkrétny model vozidla a vyrobené s maximálnou starostlivosťou, aby súprava dosahovala najvyššie štandardy.

Súprava sa skladá z týchto častí:
- karbónový airbox s integrovanou prírubou MAF senzor
- športový kónický filter Eventuri s priemerom vstupu 210 mm
- karbónové vedenie vzduchu
- spájacie potrubie
- laserom rezané kovové konzoly
- EPDM trubka
- silikónová spojka s klipmi
- CNC obrábaná príruba pre senzor MAF a držiaky

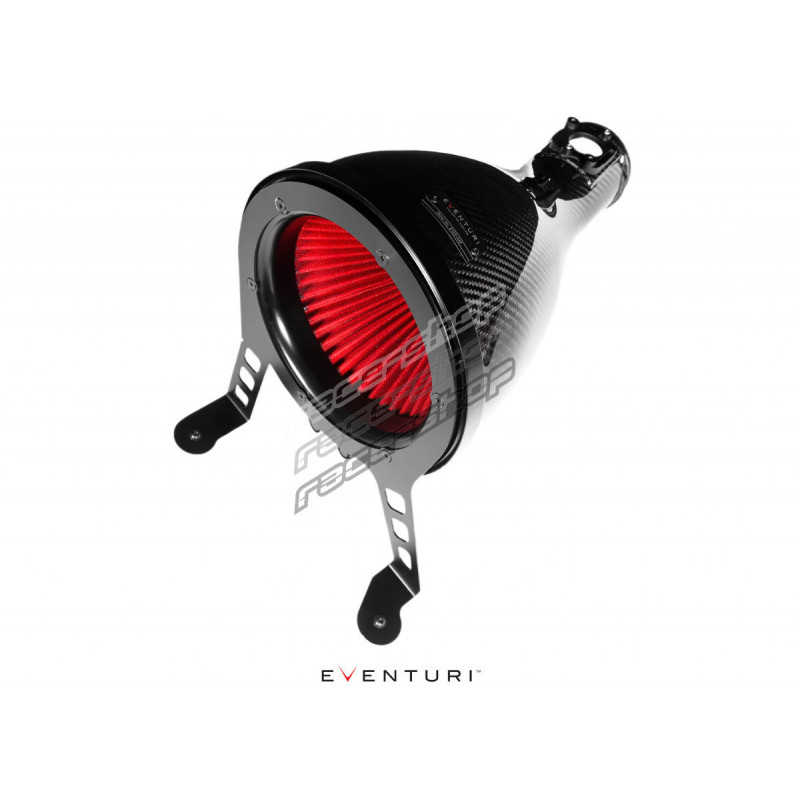

Karbónový airbox

Airbox je vyrobený zo 100 % prepreg karbónu a obsahuje jedinečný vzduchový filter druhej generácie, hliníkový vstupný otvor, držiak z nehrdzavejúcej ocele a integrovanú časť pred snímačom MAF. Vzduchový filter je v airboxe umiestnený obrátene a vedenie vzduchu z filtra je použité na vnútornej stene airboxu. Vzduch je teda vedený v priamke s postupným prechodom do sekcie MAF namiesto dvoch 90-stupňových prechodov (na vstupe do pôvodného airboxu a potom opäť na výstupe do snímača MAF).

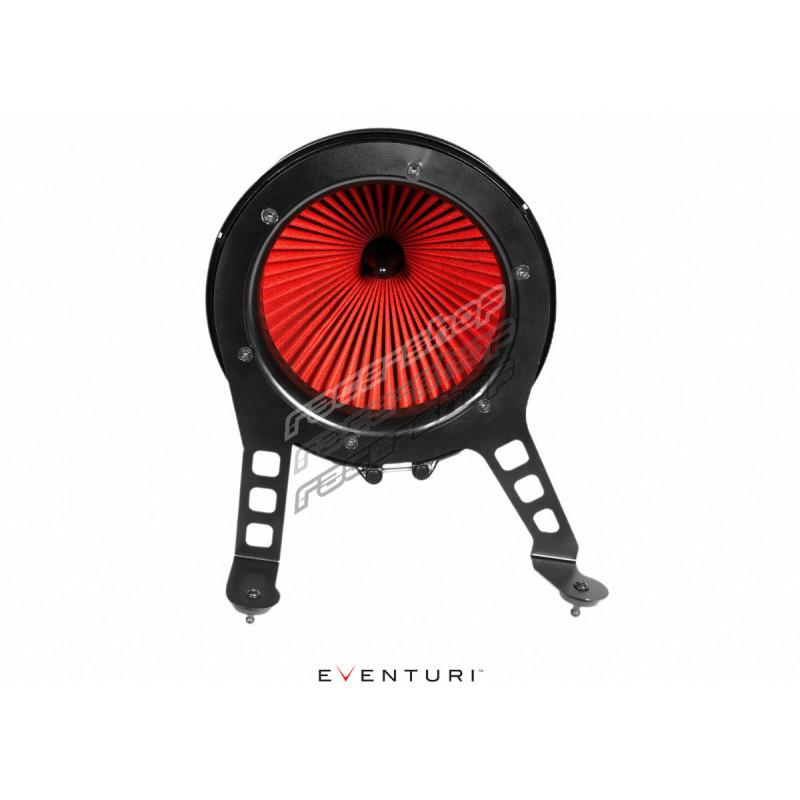

Vzduchový filter

Aby sa zabezpečil maximálny možný prívod vzduchu do motora, používa GR Yaris v saní najväčší vzduchový filter, aký má Eventuri doteraz k dispozícii. Jeho priemer je 210 mm a pri použití v airboxe so 4" výstupom je jeho priepustnosť plných 26617,8 l/min. Filtračné schopnosti filtra sú testované podľa noriem ISO, aby sa zabezpečilo, že filter spĺňa továrenské požiadavky OEM a používa sa ako suchý filter, t. j. bez olejovej impregnácie.

Patentovaný tvar airboxu

Eventuri pre Toyota GR Yaris využíva patentovaný tvar vzduchovej schránky, v ktorej je vzduchový filter umiestnený opačne ako zvyčajne.

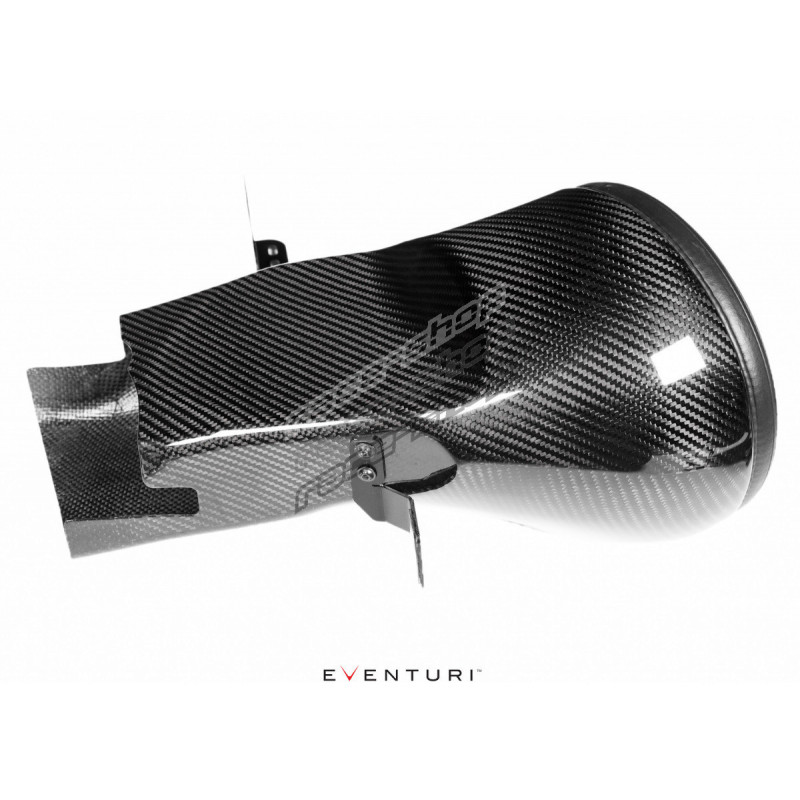

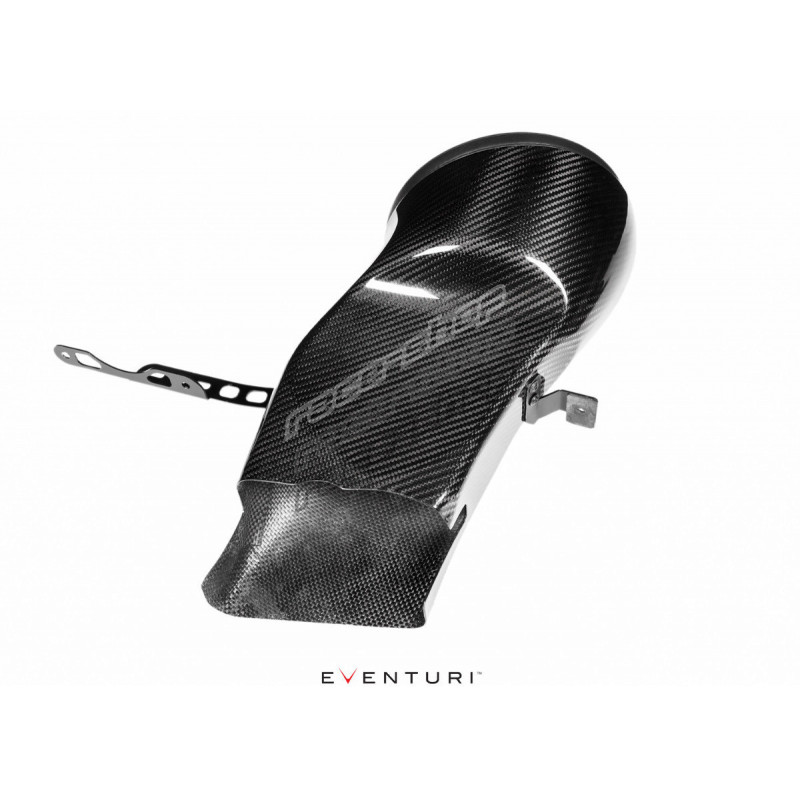

Prívod vzduchu do airboxu z karbónu

Sanie vzduchu do airboxu nasáva čerstvý vzduch vpredu za mriežkou chladiča a dole do ústia airboxu. Je vyrobený zo 100 % prepregu karbónu a má maximálny možný objem po celej dĺžke, pričom sa zohľadňuje priestor pod kapotou vozidla. Prívod čerstvého vzduchu nevyužíva dva vstupy vzduchu v prednej časti vozidla, pretože pri testoch sa ukázalo, že takéto potrubie narúša vedenie vzduchu do airboxu. Vzduch z druhého prívodu by tiež chýbal pri chladení samotného motora. Medzi airboxom a prívodom vzduchu na strane prívodu vzduchu je gumové tesnenie, ktoré umožňuje voľný pohyb medzi jednotlivými časťami prívodu vzduchu bez toho, aby sa do airboxu dostal horúci vzduch.

Zadná rúrka

Poslednou časťou sania GR Yaris je zadné potrubie. Pôvodná rúrka má v ohybe ostrú hranu, ktorá spôsobuje hromadenie a zdržiavanie vzduchu pri prechode rúrkou. Výsledné vírenie vzduchu potom spôsobuje nižšiu účinnosť turba. Nová rúrka nielenže odstraňuje túto chybu, ale zároveň upravuje polohu airboxu do optimálnej polohy. Trubica je vyrobená z termoplastického materiálu s prímesou sklovlákna, ktorá ju izoluje od vysokých teplôt. Spoj je vystužený vloženým CNC frézovaným kovovým krúžkom.
